衬胶隔膜阀(G41J-10)
  产品名称: 衬胶隔膜阀(G41J-10)
  产品型号: G41J-10


  咨询电话:021-51602595 黄经理
 相关产品
 直通式衬胶隔膜阀(G46J-10)
 直流式衬胶隔膜阀(G45J-10)
 衬胶隔膜阀(G41J-10)


【产品名称:衬胶隔膜阀】
【产品型号:G41J-10】
    上海杰一阀门G41J衬胶隔膜阀阀体采用铸钢或不锈钢为材质,采用四氟或其他橡胶为膜片,阀体和膜片的紧密配合提供阀体密封和阀座密封,确保了管道内部和外部环境完全隔绝。
【产品介绍】:
    上海杰一阀门G41J衬胶隔膜阀用于盐酸、30%硫酸、硝酸等一般腐蚀性介质,衬里材质可供选择的各种橡胶。除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质;
【工作原理】:
    G41J衬胶隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道流体通向路径。
【产品特点】:
1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、弹性密封的开闭件,确保没有内漏。
5、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
6、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
7、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
【用途和主要性能规范】:

内衬材质(代号)
适用温度
适用
硬橡胶(NR)
-10℃~85℃
除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。
软橡胶(BR)
-10℃~85℃
具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。
丁基胶(IIR)
-10℃~120℃
抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等
氯丁胶
(CR)-10℃~120℃
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。
铸铁内衬
-40℃~100℃
非腐蚀性介质

【隔膜材质的推荐使用范围】:

隔膜材质(代号)

适宜温度

适用介质

丁基胶(B级)

-40100

良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。

天然胶(Q级)

-50100

用于净化水、无机盐、稀释无机酸。

【主要性能参数】:

型号

公称通径DNmm

工作压力WPMpa

试验压力(Mpa

试验温度(

密封

强度

G41J W-16

20-50

1.6

1.76

2.4

常温

G41J W-10

65-200

1.0

1.1

1.5

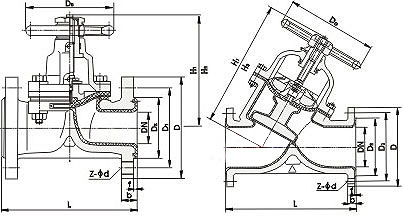

【主要连接尺寸】:

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-фd

d0

H

H1

WT(kg)

PN0.6MPa / PN1.0MPa

15

1/2

125

95

65

45

2

14

4-ф14

100

105

110

3.5

20

3/4

135

105

75

55

2

16

4-ф14

100

115

125

4

25

1

145

115

85

65

2

16

4-ф14

120

120

135

5.5

32

11/4

160

135

100

78

2

18

4-ф18

120

125

150

8

40

11/2

180

145

110

85

3

18

4-ф18

140

135

175

11

50

2

210

160

125

100

3

20

4-ф18

140

155

195

14

65

21/2

250

180

145

120

3

20

4-ф18

200

170

200

23

80

3

300

195

160

135

3

22

4-ф18

200

200

255

29

100

4

350

215

180

155

3

22

8-ф18

280

270

325

46

125

5

400

245

210

185

3

24

8-ф18

320

335

405

70

150

6

460

280

240

210

3

24

8-ф23

320

370

450

95

200

8

570

335

295

265

3

26

8-ф23

400

480

600

170

250

10

680

390

350

320

3

28

12-ф23

500

545

620

270

300

12

790

435

395

362

4

24

12-ф23

500

585

680

320

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-ф14

120

110

115

4

20

3/4

150

105

75

55

2

16

4-ф14

120

120

130

5

25

1

160

115

85

65

2

16

4-ф14

140

125

140

6

32

11/4

180

135

100

78

2

18

4-ф18

140

130

155

9

40

11/2

200

145

110

85

3

18

4-ф18

160

140

180

12

50

2

230

160

125

100

3

20

4-ф18

160

160

200

15

65

21/2

290

180

145

120

3

20

4-ф18

200

175

205

24

80

3

310

195

160

135

3

22

8-ф18

200

205

260

30

100

4

350

215

180

155

3

24

8-ф18

280

275

330

48

125

5

400

245

210

185

3

26

8-ф18

320

340

410

75

150

6

480

280

240

210

3

28

8-ф23

320

375

460

105

200

8

600

335

295

265

3

30

12-ф23

400

485

605

182

250

10

730

405

355

320

3

32

12-ф25

500

550

625

295

300

12

850

460

410

375

4

34

12-ф25

500

590

685

345
