污水复合式排气阀 SCARX(WFKPQ42X)
  产品名称: 污水复合式排气阀 SCARX(WFKPQ42X)
  产品型号: SCARX(WFKPQ42X)


  咨询电话:021-51602595 黄经理
 相关产品
 污水复合式排气阀 SCARX(WFKPQ42X)
 清水复合式排气阀(CARX-10)


【产品名称:污水复合式排气阀】
【产品型号:SCARX(WFKPQ42X)】
SCARX(WFKPQ42X)污水复合式排气阀是管道系统中的辅助元件,应用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。
【产品介绍】:
 SCARX(WFKPQ42X)污水复合式排气阀用于污水、河水带有泥沙等管道上的最高点或有闭气的地方,靠排除管内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现气阻,就产生管道出水容量达不到设计要求。一旦管道内产生负压,迅速导入外界空气,保护管线免受压破坏;并可迅速排出管道中的空气。
【工作原理】:
SCARX(WFKPQ42X)污水复合式排气阀原理与其他排气阀一样,只是结构略作改动,杠杆机构稍有改进,这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。次产品是专用污水管道工程的排气阀。当管道系统中有空气时,气体聚集在排气阀的上部,阀内气体聚积,压力上升,当气体压力大于系统压力时,气体会使腔内水面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,关闭排气口。
【产品特点】:
1、本产品是污水管道工程的排气阀。
2、自动排气与自动补气,无须人去操作。
3、浮球为不锈钢,使用寿命长,安全可靠。
4、不会有压力水冲刷浮球,引起浮球的误动关闭。
5、能够排除管道中的气体,减少阻力,节约能源。
6、当管道负压时,能快速自动吸气,防止管道破裂。
7、具有三种功能:排出管道中的大量空气、系统运行中的小量排气、高速导入外界空气。
8、浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。
【技术参数】:
1.工作压力:1.0Mpa
2.介质:清水
3.使用温度:常温
4.阀体:HT200
5.浮球与活瓣:304不锈钢
6.密封材料:丁晴橡胶
【SCARX(WFKPQ42X)污水复合式排气阀每小时排气量表】:

规格DN

25

50

80

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

22-904

34-1413

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608

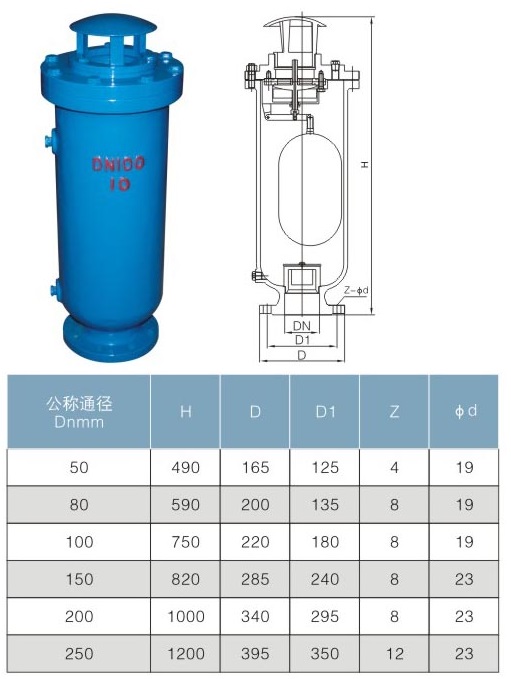

【主要尺寸】:


【排气阀根据管道大小配用表,仅作参考】:

规格

25

50

80

100

150

200

输送管道

100-250

300-450

500-700

800-1000

1200-1400

1600-1800

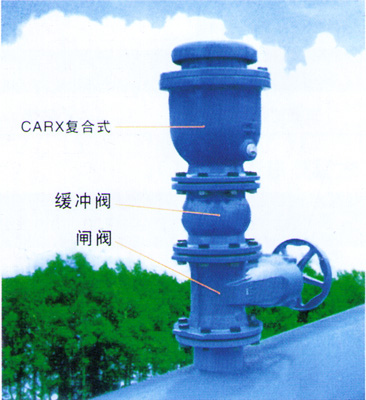

【安装示意图】:
