【产品名称：缓冲塞阀】
【产品型号：SCKV-10】
SCKV缓冲塞阀与排气阀配套使用，是安装在排气阀进口处，用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击。
【产品介绍】：
SCKV缓冲塞阀阀体有铸钢及铸铁材质，内部阀杆、浮桶均为304不锈钢材质，浮桶支架为球墨铸铁，可制造公称压力1.6Mpa及2.5Mpa。
【工作原理】：
SCKV缓冲塞阀用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命，具有缓冲功能而不影响排气和吸气等特点。
【产品特点】：
1、内部结构主要有不锈钢浮球。
2、具有缓冲功能而不影响排气和吸气等的性能及优点。
3、特别适用于对水泵启动频繁的情况，与排气阀一起配套使用。
【技术参数】：
1.工作压力：1.0Mpa
2.介质：清水
3.使用温度：≤80℃
4.阀体材质：HT200
5.阀杆：304不锈钢
6.浮桶：304不锈钢
7.浮桶支架：球墨铸铁

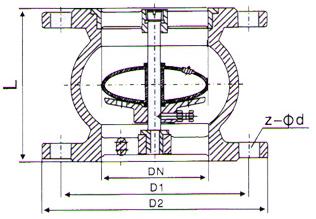

【主要尺寸】：
公称通径 DN(mm) | PN（Mpa） | D1 | D2 | L | Z-∮19 | 50 | 1.0 | 125 | 160 | 140 | 4-19 | 1.6 | 125 | 160 | 4-19 | 80 | 1.0 | 160 | 195 | 160 | 8-19 | 1.6 | 160 | 195 | 8-19 | 100 | 1.0 | 180 | 215 | 200 | 8-19 | 1.6 | 180 | 215 | 8-19 | 150 | 1.0 | 240 | 280 | 260 | 8-23 | 1.6 | 240 | 280 | 8-23 | 200 | 1.0 | 295 | 335 | 300 | 8-23 | 1.6 | 295 | 335 | 12-23 | 250 | 1.0 | 350 | 390 | 350 | 12-23 | 1.6 | 355 | 390 | 12-28 | 300 | 1.0 | 400 | 440 | 370 | 12-23 | 1.6 | 410 | 460 | 12-28 | 350 | 1.0 | 515 | 565 | 500 | 12-28 | 1.6 | - | 580 | 16-31 |
【排气阀根据管道大小配用表，仅作参考】： 规格 | 25 | 50 | 80 | 100 | 150 | 200 | 输送管道 | 100-250 | 300-450 | 500-700 | 800-1000 | 1200-1400 | 1600-1800 |

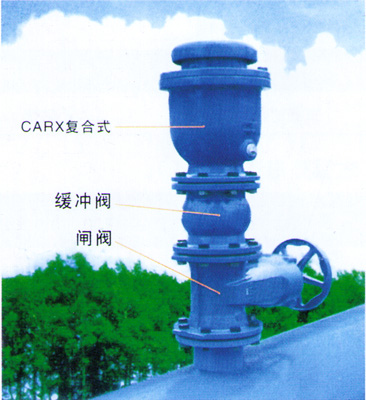

【安装示意图】：
|
