快速进排气阀(P41X-10)
  产品名称: 快速进排气阀(P41X-10)
  产品型号: P41X-10


  咨询电话:021-51602595 黄经理
 相关产品
 快速进排气阀(P41X-10)
 快速吸排气阀(PQ42X-10)
 快速排气阀(KP-10)


【产品名称:快速进排气阀】
【产品型号:P41X-10】
P41X快速进排气阀是管道系统中的辅助元件,应用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。
【产品介绍】:
P41X快速进排气阀用于水泵出口及给水、排水管线中,具有自动排气与自动补气的功能,提高输水管路的排送效率,降低排送成本。一旦管道内产生负压,迅速导入外界空气,保护管线免受压破坏;并可迅速排出管道中的空气。
【工作原理】:
P41X快速进排气阀当管道系统中有空气时,气体聚集在排气阀的上部,阀内气体聚积,压力上升,当气体压力大于系统压力时,气体会使腔内水面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,关闭排气口。
【产品特点】:
1、内部结构主要有不锈钢浮球。
2、能够排除管道中的气体,减少阻力,节约能源。
3、当管道负压时,能快速自动吸气,防止管道破裂。
【P41X快速进排气阀每小时排气量表】:

规格

25

50

80

100

150

200

立方米/小时

2-88

85-3521

14-597

22-904

34-1413

66-2709

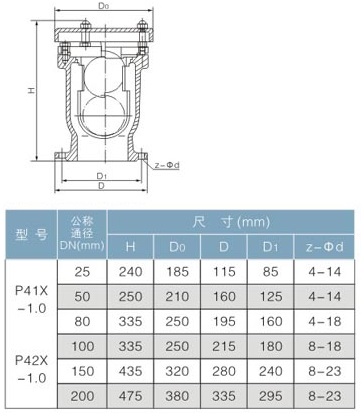

【主要尺寸】:

【排气阀根据管道大小配用表,仅作参考】:

规格

25

50

80

100

150

200

输送管道

100-250

300-450

500-700

800-1000

1200-1400

1600-1800

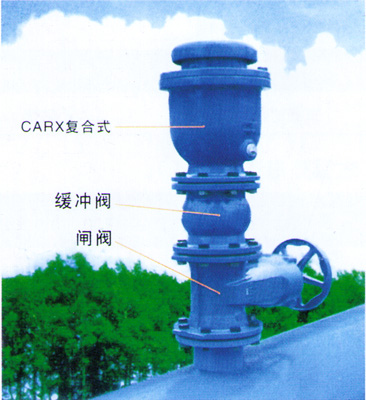

【安装示意图】:


【另外选择排气阀主要需考虑三个因素】:
1、有些排气阀无法排气,因为管道的气体会集中到排气阀的排气口上,排气口的气体生产急速,就把浮球带上堵住排气口,停止排气,使管道出水量根本达不到设计要求。管道出现负压管内需要大量空气,管道容易出现振动或破裂。
2、有些排气阀排气口与浮球比重不符,浮球重量达不到要求,管内产生压力时浮球被管内空气压力顶住,浮球无法降落,高处管道上部存在空气,产生气阻,减少管道截面积就影响出水容量,如管道停水时,需要很长时间才能恢复供水,因为它排气量有限的原因所致。
3、管道选用排气阀需要一个有大量排气和吸气功能,
(1)在高压排气的前提下,不会堵住排气口,使管内排气畅顺无阻。
(2)在低压0.02Mpa的前提下,排气阀不漏水。
(3)管道出现负压排气阀就迅速吸入空气,确保管道连接不受影响或破裂。
