【产品名称：自动反冲洗过滤器】
【产品型号：ZPG-L、ZPG-I】
ZPG自动反冲洗过滤器具有体积小、过滤能力大，不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与最后处理以及工业废水中有用物质的回收等。（可安装全自动操作或定时冲洗装置）
【产品介绍】：
ZPG自动反冲洗过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。
【技术参数】：
☆流量 15m3/h～7900m3/h
☆过滤网规格 DN40～80 1.6mm
DN100～600 2.0mm
DN700～1000 3.0mm（也可按用户要求）
☆工作压力PN16
☆介质 水及液体
☆温度范围 ≤80℃
☆电动执行器电源 AC380V，AC220V/50HZ

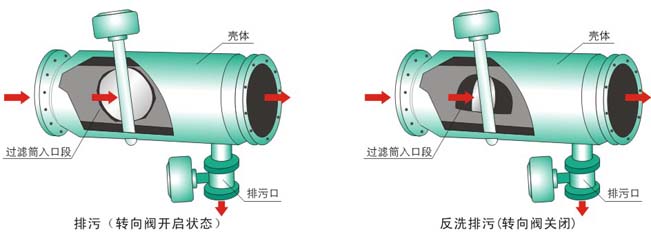

【工作原理】：
1、定时反冲洗排污
定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。
2、压差控制排污
压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。
3、手动控制
通过控制箱上按钮，可直接控制清污、排污。

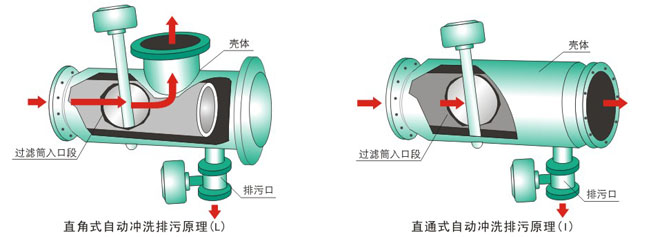

直角式自动反冲洗水过滤器原理：
直通式全自动冲洗排污原理：

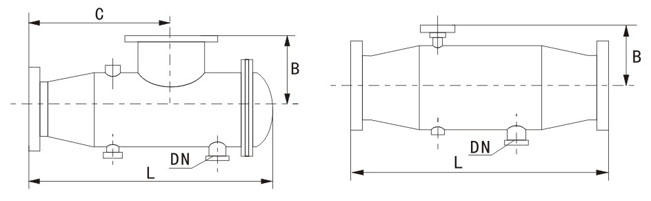

【主要外形和连接尺寸】：
型号 | L(mm) | B(mm) | C(mm) | 处理流量 | 功率(W) | 排污口DN | ZPW-L-40 | 350 | 120 | 220 | 30 | 300W | 15* | ZPW-L-50 | 382 | 125 | 250 | 35 | 300W | 15* | ZPW-L-65 | 420 | 140 | 285 | 55 | 300W | 20* | ZPW-L-80 | 480 | 150 | 325 | 65 | 400W | 25* | ZPW-L-100 | 710 | 255 | 540 | 130 | 500W | 32* | ZPW-L-125 | 790 | 280 | 615 | 190 | 600W | 40 | ZPW-L-150 | 860 | 290 | 670 | 320 | 600W | 50 | ZPW-L-200 | 1060 | 340 | 830 | 500 | 800W | 65 | ZPW-L-250 | 1390 | 390 | 1030 | 760 | 800W | 80 | ZPW-L-300 | 1495 | 425 | 1105 | 1100 | 800W | 100 | ZPW-L-350 | 1720 | 415 | 1325 | 1350 | 1.0KW | 125 | ZPW-L-400 | 1950 | 465 | 1465 | 1600 | 1.2KW | 150 | ZPW-L-450 | 2140 | 510 | 1645 | 1800 | 1.5KW | 150 | ZPW-L-500 | 2315 | 560 | 1790 | 2200 | 2.0KW | 150 | ZPW-L-600 | 2660 | 715 | 2065 | 2900 | 2.5KW | 200 |
型 号 | L(mm) | B(mm) | 处理流量 | 功率(W) | 排污口DN | ZPW-I-40 | 248 | 70 | 30 | 300W | 15* | ZPW-I-50 | 278 | 80 | 35 | 300W | 15* | ZPW-I-65 | 315 | 86 | 55 | 300W | 20* | ZPW-I-80 | 375 | 110 | 65 | 400W | 25* | ZPW-I-100 | 428 | 128 | 130 | 500W | 32* | ZPW-I-125 | 560 | 162 | 190 | 600W | 40 | ZPW-I-150 | 700 | 189 | 320 | 600W | 50 | ZPW-I-200 | 870 | 220 | 500 | 800W | 65 | ZPW-I-250 | 1080 | 255 | 760 | 800W | 80 | ZPW-I-300 | 1280 | 290 | 1100 | 800W | 100 | ZPW-I-350 | 1580 | 330 | 1350 | 1.0KW | 125 | ZPW-I-400 | 1800 | 377 | 1600 | 1.2KW | 150 | ZPW-I-450 | 1860 | 420 | 1800 | 1.5KW | 150 | ZPW-I-500 | 2030 | 462 | 2200 | 2.0KW | 150 | ZPW-I-600 | 2440 | 537 | 2900 | 2.5KW | 200 |
|
