【产品名称：U型过滤器】
【产品型号：UG-A】
U型过滤器适用于石油、化工、化纤、轻工、水处理、市政工程等生产中生活用水、工业液体及气体，用以过滤其固体杂质。通常安装在泵、压缩机的入口或流量仪表、管道阀门、管道设备的管道前，使设备和管道免受堵塞和磨损。
【产品介绍】：
U型过滤器可定制国标、日标、美标等标准。阀体材质齐全，过滤网精度可选配。用来滤清管道中液体内的杂质，一般安装在流量计的进口端以保证仪表正常运行，它的主要部件是整体式阀体和不锈钢过滤网，可以用于多种液体输送管路中。采用快卸式结构，使得更换、清洗滤网时更加方便快捷。
【工作原理】：
    U型过滤器当液体通过主管进入滤网后，固体杂质颗粒被阻挡在滤网内，而洁净的流体通过滤网、由过滤器出口排出。当需要清洗时，旋开主管底部排污口螺塞，排净流体，拆卸法兰盖，取出滤网清洗后重新装入即可。
【产品特点】：
1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。
5、滤网采用不锈钢双层网结构坚固耐用具有结构先进、流阻小、排污方便等特点。
【技术要求】：
1. 制造标准：HG/T21637-1991；
2. 法兰标准：HG/T20592-2009；
3. 验收标准：GB/T13927-2008。

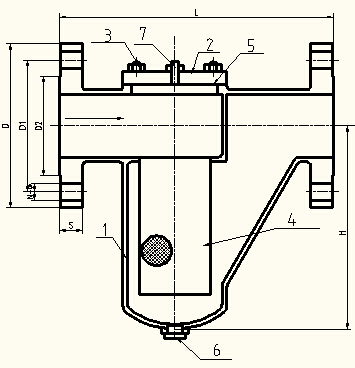

【零部件名称】：

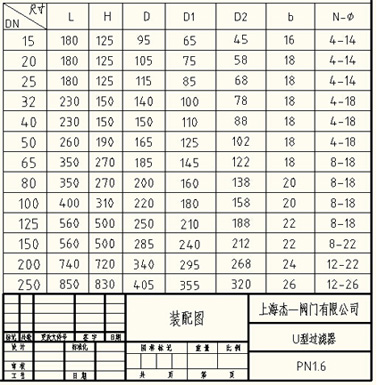

【主要外形和连接尺寸】：
