高压自密封止回阀(H41Y-2500LB)
  产品名称: 高压自密封止回阀(H41Y-2500LB)
  产品型号: H41Y-2500LB


  咨询电话:021-51602595 黄经理
 相关产品
 锻钢止回阀(H61Y-2500LB、H11Y-2500LB)
 高压自密封止回阀(H41Y-2500LB)
 法兰锻钢止回阀(H41Y-1500LB、H44Y-1500LB)


【产品名称:高压自密封止回阀】
【产品型号:H41Y】
H41Y高压自密封止回阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃,阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。
【产品介绍】:
H41Y高压自密封止回阀阀瓣、阀座密封面采用铁基合金或司太立钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构、密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。
【工作原理】:
    H41Y高压自密封止回阀所有压力部件都放置在阀体、阀帽锻件内(自紧式密封结构),内腔压力越高密封性能越好。阀瓣和阀座的密封面采用硬质合金堆焊而成,具有耐高温冲刷,耐磨损等特点,是用于高温高压蒸汽、油品等介质。
【产品特点】:
1、压力密封设计和高纯石墨垫片环以确保高气密。
2、阀瓣围绕阀座外的销轴旋转,减少关闭时发生的猛烈冲击。
3、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
4、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活。
5、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。

900Lb-2500Lb


标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

升降式 阀瓣

A276 420

A276 304

A276 304(L)

A276 316(L)

3

密封座

A105

F22

A182 F304(L)

F316(L)

4

密封环

A182 F304

08F

A276 304L

A276 316L

5

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C425°C

-29°C550°C

-29°C200°C


注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=
碳钢;AS=合金钢;SS=不锈钢;

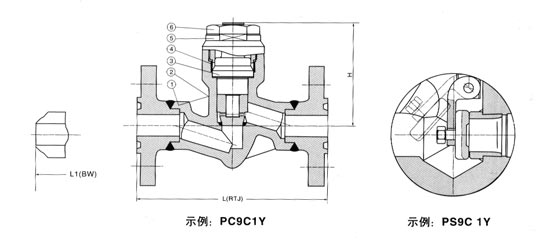

尺寸(mm)和重量(Kg

NPS

1/2

3/4

1

11/4

11/2

2

(PRJ)

900Lb-1500Lb

216

229

254

279

305

368

2500Lb

264

273

308

349

384

451

H

900Lb-1500Lb

117

117

117

152

152

195

2500Lb

117

117

117

152

152

195

重量

900Lb-1500Lb

10.5

11.9

13.9

19.9

26.9

32.5

2500Lb

12.6

14.9

16.5

24.8

30.0

35.0
