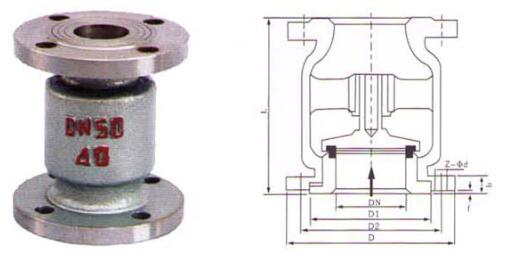

【产品名称：燃气立式止回阀】

【产品型号：H42N-16C 25C】

H42N燃气立式止回阀适用在天然气，人工煤制气、液化气的长输管线、城市燃气输配管网，是根据GB／T12237-2007《石油、石化及相关工业用的钢制球阀》、GB／T12224-2005《钢制阀门一般要求》及相关阀门标准要求，具有防火、防静电、性能安全、可靠、抗腐蚀性能高等。用于天然气、煤气、液化气等燃气及非腐蚀性气体管道控制和流量控制。

【产品介绍】：
 H42N燃气立式止回阀适用于垂直管路上，防止燃气倒流的一种装置，它是利用流体压差和自身的重量实现升降来开闭阀门，适用于液化石油气、天然气、煤气等介质的管路上，作单向流动装置。

【工作原理】：
    H42N燃气立式止回阀阀瓣采用单阀瓣，沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快。密封面采用弹性尼龙材料，提高了密封性能，避免因介质压力的冲击而所产生的静电火花。

【产品特点】：
1、防火结构：当软密封材料被烧坏后，金属密封面仍能保持密封，避免火灾扩大。
2、采用弹性V形聚四氟乙烯或丁腈橡胶作为动密封填料，由填料盖、不锈钢弹簧提供初始密封。
3、阀座密封面材料为尼龙塑料提高了密封性能，避免了金属密封旋转摩擦产生静电，引起的火花。
4、防静电结构：当阀门的内密封体旋转摩擦产生静电时，利用一个导电装置和大地连通，从而避免静电导致天然气火灾。

主要设计参数:

设计、制造：GB/T12235-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN32~DN200mm
公称压力：PN1.6、2.5、4.0MP。

主要性能参数:

主要零件材料:

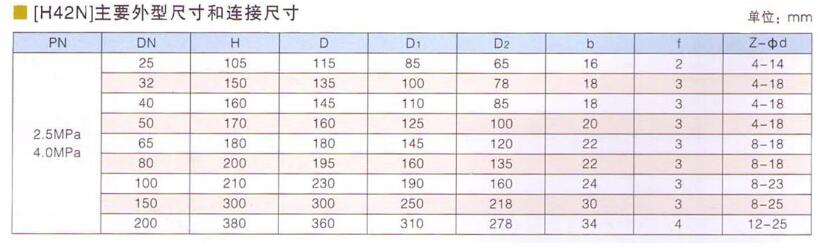

主要外形尺寸:
