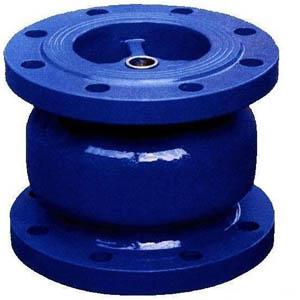

静音式止回阀(HC42X-16Q 16C)
  产品名称: 静音式止回阀(HC42X-16Q 16C)
  产品型号: HC42X-16Q 16C


  咨询电话:021-51602595 黄经理
 相关产品
 排渣止回阀(PH44H-16C)
 消声止回阀(HC41X-16Q 16C 16P)
 旋启式止回阀(H44H、H44W、H44N)
 立式止回阀(H42H-16C)

【产品名称:静音式止回阀】
【产品型号:HC42X-16Q 16C】
    上海杰一阀门HC42X静音式止回阀安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。
【产品介绍】:
    上海杰一阀门HC42X静音式止回阀可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。适用于给、排水、消防、暖通系统。
【工作原理】:
    HC42X静音式止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证最小的压力损失。
【产品特点】:
1、广泛用于给排水、消防、暖通、工业等系统。
2、能有效地减小水锤压力,密封性能好,关闭无噪声。
3、它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。


主要零件材料:

零件名称

阀体、导流体

阀瓣、阀座、轴承、轴

弹簧

材料

铸铁、球墨铸铁

铜、不锈钢

不锈钢

试压压力:

型号

公称压力

MPa

试验压力﹝MPa

适用温度

适用介质

壳体

密封

H42X

1.0

1.5

1.0

≤80

 水、油品、

污水、海水

1.6

2.4

1.6

2.5

3.75

2.5

主要外形尺寸:

DNmm

50

65

80

100

125

150

200

250

L

120

150

180

229

254

267

292

340
