内螺纹止回阀(H14W-25P)
  产品名称: 内螺纹止回阀(H14W-25P)
  产品型号: H14W-25P


  咨询电话:021-51602595 黄经理
 相关产品
 青铜丝扣止回阀(H14W-16T)
 内螺纹升降式止回阀(H11W-25P)
 内螺纹立式止回阀(H12W-16P)
 内螺纹止回阀(H14W-25P)


【产品名称:内螺纹止回阀】

【产品型号:H14W-25P】

 H14W内螺纹止回阀阀体有:304、316等不锈钢材质。是硅溶胶精密铸造,是用来防止管路中的介质倒流。

【产品介绍】:
H14W内螺纹止回阀旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点。应用于化工、冶金、制药等多个领域。

【工作原理】:
    H14W内螺纹止回阀采用内装摇臂旋启式结构,阀瓣绕转轴作旋转运动,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

【产品特点】:
1、结构简单、体积小、重量轻。
2、维修方便,卸更换都比较方便。
3、多种螺纹类型:G·NPT.BSPT.BSP DIN259/2999可供选择。
4、流道通畅、流体阻力小,阀瓣在很小的压差下就能完全打开。

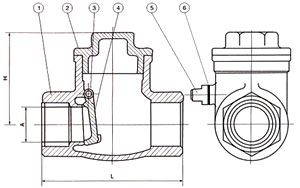

主要零件材料

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

摇杆插销

不锈钢316/304

4

阀瓣

不锈钢CF8M/CF8

5

螺塞

不锈钢316/304

6

螺塞垫片

聚四氟乙烯PTFE

 主要连接尺寸及重量


SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

A

15

20

25

32

40

50

H

42

51

60

67

75

81

L

65

80

90

105

120

140
