【产品名称：平板闸阀】
【产品型号：Z43F-16C】
Z43F平板闸阀是单闸板结构，有非金属密封和金属密封两种，用于油矿钻井泥浆循环系统设备，控制水、油、泥浆、聚合物、粘土胶、天然气等管线的流通与关闭，适用于压力1.6MPa～15.0MPa（Class150～900LB），工作温度≤121℃。 【产品介绍】：
Z43F平板闸阀带导流孔，其流量特性等同于同规格的管道，呈等百分比特性。不带导流孔，其中腔跨度较楔式闸阀小，且属于规则的圆柱体，所以基本上除压力损失较带导流孔的大外，其余特性基本接近。不带导流孔调节型的平板闸阀其对流量的调节特性优于普通不带导流孔的平板闸阀。 【工作原理】：
Z43F平板闸阀内部压力相当时，闸板处于闭合状态，阀座表面PTFE密封环形成初始密封，每次阀门开或关时，阀座圈都能清洁闸板两侧。对阀门施加管道压力时，压力作用于闸板，迫使它贴近出口阀座上的PTFE环，压缩它直到停在钢制阀座上，这样就形成了双重密封，首先是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地推到凹槽。阀腔压力泄放后，形成进口密封，管道压力作用于进口阀座，使其移向闸板，这时形成PTFE对金属密封，同时O形圈与阀座凹槽形成紧密的密封。 【产品特点】：
1、可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
2、闸板、阀座经处理、喷焊硬质合金，耐磨四氟，实现双重密封。
3、调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上，调节和截断介质。
4、启闭迅速，带缓冲机构，关闭无冲击，气动，手动转换结构，操作灵活，方便可靠。
5、有整体防爆型（Z9B），防爆型（Z9b），普通型（Z9）三种，可根据用户需要选配其它型号。
6、有导流孔平板闸阀用于需要通球清管的管线，无导流孔平板闸阀用于不需要通球清管的管线上。 【型号说明】：
※抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M” 【产品标准】：
★API6D 管道阀门
★JB/T5198-91管线用钢制平板闸阀
★ANSI B16.5a-1992管法兰管件
★JB/T79.1～79.2 管体铸钢管法兰
★GB/T13927-92通用阀门压力试验
★JB/T9092-1999阀门的检验与试验 【性能规范】：
压力等级 | 常温下试验压力(MPa) | 工作
压力 | 适用温度 | 适用介质 | 左密封 | 右密封 | 壳体 | 气体低
压密封 | "KZ"型 | "Z"型 | 公称
压力
| 1.6 | 1.76 | 1.76 | 2.4 | 0.5～0.7 | 1.6 | "G"型 -29～250 | "D"型 -45～121 | 通用型
-29～121 | 含H2S和
CO2
800Mg/Nm | 石油、天然气、水等 | 2.5 | 2.75 | 2.75 | 3.75 | 2.5 | 4 | 4.4 | 4.4 | 6 | 4 | 6.4 | 7.04 | 7.04 | 9.6 | 6.4 | 10 | 11 | 11 | 15 | 10 | 磅级
Lb
| 150 | 2.07 | 2.07 | 2.93 | 1.93 | 300 | 5.52 | 5.52 | 7.58 | 5.06 | 400 | 7.31 | 7.31 | 70.0 | 6.75 | 600 | 11.03 | 11.03 | 15.0 | 10.12 | 900 | 16.54 | 16.54 | 22.4 | 15.19 |
【主要零件材料】：
零件名称 | 材料 | "Z"型 | "KZ"型 | 阀体、阀盖 | WCB碳素铸钢 | 闸板 | 合金钢(表面经过特殊处理或焊硬质合金) | 阀杆 | 不锈钢 | 抗硫不锈钢 | 阀座 | 合金钢 | 合金钢(焊硬质合金) | 中法兰螺栓 | 35CrMoA | 中法兰螺母 | 35(碳钢) | 阀杆螺母 | 铝青铜 | 填料 | 填充四氟、膨胀石墨 | 密封圈 | 填充四氟、丁睛橡胶 | 填充四氟、氟橡胶 | 密封脂 | 耐油密封脂 | 抗硫密封脂 |

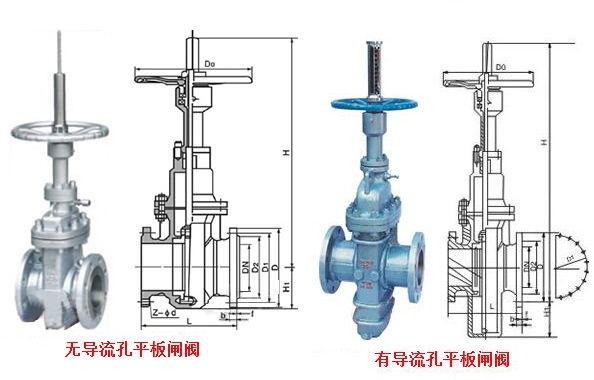

【主要外形尺寸及连接尺寸(JB/T79.1-1994)】：
公称压力PN(MPa) | 公称通径DN(mm) | 外形尺寸(mm) | L | D | D1 | D2 | Dn | b | f | Z-Φd | H | H1 | D0 | 1.6 | 50 | 178 | 160 | 125 | 100 | 49 | 16 | 3 | 4-18 | 380 | 110 | 180 | 65 | 190 | 180 | 145 | 120 | 64 | 18 | 3 | 4-18 | 390 | 135 | 180 | 80 | 203 | 1 95 | 160 | 135 | 76 | 20 | 3 | 8-18 | 490 | 160 | 200 | 100 | 229 | 215 | 180 | 155 | 96 | 20 | 3 | 8-18 | 560 | 190 | 200 | 125 | 254 | 245 | 210 | 185 | 120 | 22 | 3 | 8-18 | 660 | 230 | 250 | 150 | 267 | 280 | 240 | 210 | 146 | 24 | 3 | 8-23 | 760 | 267 | 250 | 200 | 292 | 335 | 295 | 265 | 202 | 26 | 3 | 12-23 | 950 | 345 | 300 | 250 | 330 | 405 | 355 | 320 | 250 | 30 | 3 | 12-25 | 1150 | 420 | 300 | 300 | 356 | 405 | 355 | 375 | 300 | 30 | 4 | 12-25 | 1335 | 495 | 350 | 350 | 381 | 520 | 470 | 435 | 337 | 34 | 4 | 16-25 | 1520 | 571 | 350 | 400 | 406 | 580 | 525 | 485 | 387 | 36 | 4 | 16-30 | 1690 | 650 | 400 | 450 | 450 | 640 | 585 | 545 | 438 | 40 | 4 | 20-30 | 1880 | 725 | 450 | 500 | 457 | 705 | 650 | 608 | 489 | 44 | 4 | 20-34 | 2060 | 800 | 450 | 600 | 508 | 840 | 770 | 718 | 591 | 48 | 5 | 20-41 | 2405 | 951 | 500 | 700 | 610 | 910 | 840 | 788 | 692 | 50 | 5 | 24-41 | 2760 | 1115 | 550 | 800 | 660 | 1020 | 950 | 898 | 781 | 52 | 5 | 24-41 | 3120 | 1270 | 600 |
公称压力PN(MPa) | 公称通径DN(mm) | 外形尺寸(mm) | L | D | D1 | D2 | Dn | b | f | Z-Φd | H | H1 | DO | 2.5 | 50 | 178 | 160 | 125 | 100 | 49 | 20 | 3 | 4-18 | 380 | 1 10 | 180 | 65 | 190 | 180 | 145 | 120 | 64 | 22 | 3 | 8-18 | 390 | 135 | 180 | 80 | 203 | 1 95 | 160 | 135 | 76 | 22 | 3 | 8-18 | 490 | 160 | 200 | 100 | 229 | 230 | 190 | 160 | 96 | 24 | 3 | 8-23 | 560 | 190 | 250 | 125 | 254 | 270 | 220 | 188 | 120 | 28 | 3 | 8-25 | 660 | 230 | 250 | 150 | 267 | 300 | 250 | 218 | 146 | 30 | 3 | 8-25 | 760 | 267 | 250 | 200 | 292 | 360 | 310 | 278 | 202 | 34 | 3 | 12-25 | 950 | 345 | 300 | 250 | 330 | 425 | 370 | 332 | 250 | 36 | 3 | 12-30 | 1 150 | 420 | 300 | 300 | 356 | 485 | 430 | 390 | 300 | 40 | 4 | 16-30 | 1335 | 495 | 350 | 350 | 381 | 550 | 490 | 448 | 337 | 44 | 4 | 16-34 | 1520 | 571 | 350 | 400 | 406 | 610 | 550 | 505 | 387 | 48 | d | 16-34 | 1690 | 650 | 400 | 450 | 450 | 660 | 600 | 555 | 438 | 50 | 4 | 20-34 | 1880 | 725 | 450 | 500 | 457 | 730 | 660 | 610 | 489 | 52 | 4 | 20-41 | 2060 | 800 | 450 | 600 | 508 | 840 | 770 | 718 | 591 | 56 | 5 | 20-41 | 2405 | 951 | 500 | 700 | 610 | 955 | 875 | 815 | 692 | 60 | 5 | 24-48 | 2760 | 1005 | 550 | 800 | 660 | 1070 | 990 | 930 | 781 | 64 | 5 | 24-48 | 3120 | 1260 | 600 |
|
