【产品名称：水封闸阀】
【产品型号：DSZ41H-16C】
DSZ41H水封闸阀阀盖填料室带有水封结构，接口通入压力为0.6-1.0MPA的水时，可使系统与大气隔离，具有气密性，驱动方式有手动，电动。 【产品介绍】：
DSZ41H水封闸阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。 【工作原理】：
DSZ41H水封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。 【产品特点】：
1、阀盖填料室带有水封结构，具有气密性。
2、具有结构紧凑，密封面不易磨损，密封性能好，启闭时间短等特点。
3、产品采用倒密封结构，可在不停机工况下进行维修和更换密封填料。
4、闸板采用平行式双闸板结构或楔式单闸板结构，密封可靠，开闭轻便，检修方便。

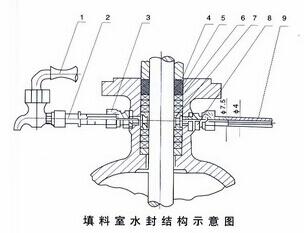

1、旋塞。2、接头。3、水封管接头。4、填料。5、聚四氟乙烯填料。6、成型填料。7、水封环。8、垫料座圈。9、无缝钢管。

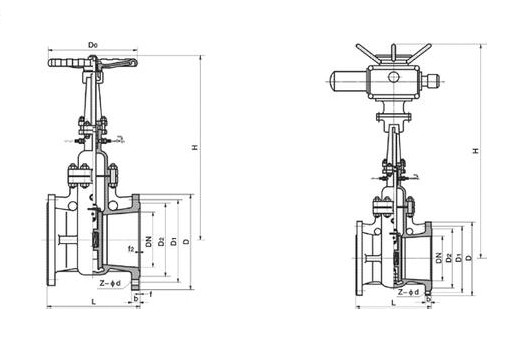

DS/Z41H-40 DS/Z41Y-40I DS/Z941H-40 DS/Z941Y-40I 公称通径
DN/mm
Nominal
diameter | L | D | D1 | D2 | D6 | f | b | f2 | Z-φd | 手动 Manuall | 电动 Electricall | H | Do | 重量/kg
Weight | H | 电动装置
Electric device | 重量/kg
Weight | 50 | 250 | 160 | 125 | 100 | 88 | 3 | 20 | 4 | 4-φ18 | 330 | 300 | 27 | 620 | DZWl0 | 55 | 65 | 280 | 180 | 145 | 120 | 110 | 3 | 22 | 4 | 8-φ18 | 435 | 300 | 38 | 714 | DZWlO | 65 | 80 | 310 | 195 | 160 | 135 | 121 | 3 | 22 | 4 | 8-φ侣 | 491 | 350 | 42 | 765 | DZWl5 | 70 | 100 | 350 | 230 | 190 | 160 | 150 | 3 | 24 | 4.5 | 8-φ23 | 573 | 350 | 57 | 840 | DZW201I | 86 | 125 | 400 | 270 | 220 | 188 | 176 | 3 | 28 | 4 5 | 8-φ25 | 582 | 400 | 91 | 852 | DZW201I | 120 | 150 | 450 | 300 | 250 | 218 | 204 | 3 | 30 | 4 5 | 8-φ25 | 605 | 400 | 110 | 875 | DZW30 | 138 | 200 | 550 | 375 | 320 | 282 | 260 | 3 | 38 | 4.5 | 12-φ30 | 739 | 450 | 169 | 1015 | DZW30 | 200 | 250 | 650 | 445 | 385 | 345 | 313 | 3 | 42 | 4.5 | 12-φ34 | 862 | 550 | 207 | 1225 | DZW40 | 298 | 300 | 750 | 510 | 450 | 408 | 364 | 4 | 46 | 4.5 | 16-φ34 | 990 | 650 | 266 | 1371 | DZW60 | 383 | 350 | 850 | 570 | 510 | 465 | 422 | 4 | 52 | 5 | 16-φ34 | 1139 | 750 | 513 | 1507 | DZW90l | 604 | 400 | 950 | 655 | 585 | 535 | 474 | 4 | 58 | 5 | 16-φ41 | 1523 | 850 | 627 | 1912 | DZWl20 | 866 |
DS/Z44H-64 DS/Z44Y-64I DS/Z944H-64 DS/Z944Y-64I
公称通径
DN/mm
Nominal
diameter | L | D | D1 | D2 | D6 | f | b | f2 | Z-φd | 手动 Manuall | 电动 Electricall | H | Do | 重量/kg
Weight | H | 电动装置
Electric device | 重量/kg
Weight | 50 | 250 | 175 | 135 | 105 | 88 | 3 | 26 | 4 | 4-φ23 | 337 | 300 | 30 | 622 | DZWl0 | 58 | 65 | 280 | 200 | 160 | 130 | 110 | 3 | 28 | 4 | 8-φ23 | 441 | 300 | 41 | 714 | DZW15 | 69 | 80 | 310 | 210 | 170 | 140 | 121 | 3 | 30 | 4 | 8-φ23 | 496 | 350 | 45 | 765 | DZW20I | 73 | 100 | 350 | 250 | 200 | 168 | 150 | 3 | 32 | 4.5 | 8-φ25 | 578 | 400 | 62 | 840 | DZW20l | 90 | 125 | 400 | 295 | 240 | 202 | 176 | 3 | 36 | 4.5 | 8-φ30 | 588 | 400 | 97 | 852 | DZW30 | 124 | 150 | 450 | 340 | 280 | 240 | 204 | 3 | 38 | 4.5 | 8-φ34 | 610 | 450 | 115 | 875 | DZW30 | 142 | 200 | 550 | 405 | 345 | 300 | 260 | 3 | 44 | 4.5 | 12-φ34 | 744 | 550 | 172 | 1195 | DZW45 | 276 | 250 | 650 | 470 | 400 | 352 | 313 | 3 | 48 | 4.5 | 12-φ41 | 867 | 650 | 211 | 1225 | DZW60 | 317 | 300 | 750 | 530 | 460 | 412 | 364 | 4 | 54 | 4.5 | 16-φ41 | 996 | 750 | 271 | 1393 | DZW90 | 399 | 350 | 850 | 595 | 525 | 475 | 422 | 4 | 60 | 5 | 16-φ41 | 1142 | 850 | 518 | 1507 | DZWl20I | 647 | 400 | 950 | 670 | 585 | 525 | 474 | 4 | 66 | 5 | 16-φ48 | 1537 | 900 | 633 | 2075 | DZWl80 | 882 |
DS/Z41H-100 DS/Z41Y-100I DS/Z941H-100 DS/Z941Y-100I
公称通径
DN/mm
Nominal
diameter | L | D | D1 | D2 | D6 | f | b | f2 | Z-φd | 手动 Manuall | 电动 Electricall | 公称通径
DN/mm
Nominal
diameter | L | D | D1 | 50 | 250 | 195 | 145 | 112 | 88 | 3 | 28 | 4 | 4-φ25 | 337 | 300 | 34 | 622 | DZWl0 | 62 | 65 | 280 | 220 | 170 | 138 | 110 | 3 | 32 | 4 | 8-φ25 | 441 | 300 | 46 | 714 | DZWl5 | 74 | 80 | 310 | 230 | 180 | 148 | 121 | 3 | 34 | 4 | 8-φ25 | 496 | 350 | 50 | 765 | DZW20I | 78 | 100 | 350 | 265 | 210 | 172 | 150 | 3 | 38 | 4.5 | 8-φ3O | 578 | 400 | 67 | 840 | DZW30I | 95 | 125 | 400 | 310 | 250 | 210 | 176 | 3 | 42 | 4.5 | 8-φ34 | 588 | 400 | 102 | 852 | DZW30 | 129 | 150 | 450 | 350 | 290 | 250 | 204 | 3 | 46 | 4.5 | 12-φ34 | 610 | 450 | 121 | 875 | DZW45 | 221 | 200 | 550 | 430 | 360 | 312 | 260 | 3 | 54 | 4.5 | 12-φ41 | 744 | 550 | 178 | 1195 | DZW60 | 285 | 250 | 650 | 500 | 430 | 382 | 313 | 3 | 60 | 4 5 | 12-φ41 | 867 | 650 | 217 | 1225 | DZW90l | 345 | 300 | 750 | 585 | 500 | 442 | 364 | 4 | 70 | 4.5 | 16-φ48 | 996 | 750 | 278 | 1393 | DZWl20I | 409 | 350 | 850 | 655 | 560 | 498 | 422 | 4 | 76 | 5 | 6-φ54 | 1142 | 850 | 524 | 1507 | DZWl80 | 773 | 400 | 950 | 715 | 620 | 558 | 474 | 4 | 80 | 5 | 6-φ54 | 1537 | 950 | 640 | 2075 | DZW250 | 892 |
|
