波纹管闸阀(WZ41H-16C)
  产品名称: 波纹管闸阀(WZ41H-16C)
  产品型号: WZ41H-16C


  咨询电话:021-51602595 黄经理
 相关产品
 波纹管闸阀(WZ41H-16C)


【产品名称:波纹管闸阀】

【产品型号:WZ41H-16C】

    上海杰一阀门WZ41H波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统,特别适用于易燃、易爆、有毒及贵重介质的管路。

【产品介绍】:
    上海杰一阀门WZ41H波纹管闸阀采用波纹管密封的设计。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率增加生产设备安全性,减少了维护费用及频繁的维护保养。还提供了清洁安全的工作环境。适用于公称压力PN1.6~4.0MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

【工作原理】:
    WZ41H波纹管闸阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。

【产品特点】:
1、杜绝外泄漏并符合国际密封标准。
2、使用寿命长减少维护次数降低经营成本。
3、没有流体损失降低能源损失提高工厂设备安全。
4、坚固耐用的波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。
5、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。

【产品其他参数】:

技术规范:

设计标准

GB12234

结构长度

GB12221

连接法兰

GB9113、JB79、HG20596

试验和检验

JB/T 9092、GB/T13927

试压规范:

公称压力(MPa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用温度(℃)

使用介质

1.6

2.4

1.76

≤350℃

水、蒸汽、油品等

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

主要零部件材质:

序号

名称

材质

1

阀体

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2

阀板

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3

阀杆

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4

波纹管组件

1Cr18Ni9Ti、304、316、304L、316L

5

支架

WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、

6

垫片

柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE

7

阀盖

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

9

双头螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12

阀杆螺母

铜合金

13

手轮

WCB QT400-18

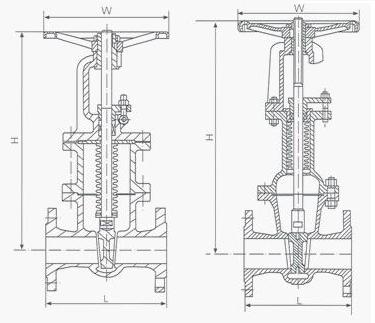

主要尺寸:

WZ41-16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

108

117

127

140

165

178

190

203

229

254

267

292

330

356

381

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

950

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

8

9

10

15

22

30

43

57

73

105

150

190

270

380

480

WZ41-25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

140

152

165

178

190

216

241

283

305

381

403

419

457

502

762

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

9

10

12

17

23

34

50

65

82

115

165

210

300

420

540

WZ41-40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

165

190

216

229

241

292

330

356

432

508

559

660

787

838

889

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

9

10

12

18

25

38

53

70

88

125

175

225

310

440

560

,
