【产品名称：差压油密封楔式闸阀】 【产品型号：CYZ40H-16C】 CYZ40H差压油密封楔式闸阀适合介质：油品、天然气等，广泛适用于石油化工，火力发电厂等油品、水蒸汽管路人作接通或截断管路中介质的启闭装置。 【产品介绍】：
CYZ40H差压油密封楔式闸阀是改善机械强制密封为油膜密封，第一次密封是弹闸板硬密封，第二次密封是密封脂密封，形成二次密封，阀体内设有自动注入密封脂机构和阀体外密封注脂器补偿机构等。 【工作原理】：
CYZ40H差压油密封楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，当阀关闭时，阀体中腔内充满介质压力，在阀后，由于介质被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。 【产品特点】：
1、密封面采用不锈钢和硬质合金，使用寿命长。
2、采用柔性石墨填料、密封可靠。操作轻便灵活。
3、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。
4、驱动方式分手动、电动、气动、齿轮传动、结构型式：弹性楔式单闸板、钢性楔式单闸板双闸板型式。 【产品其他参数】： 性能规范: 压力等级 | 常温下压力试验（MPa） | 适用温度（℃） | 适用介质 | 壳体试验 | 密封试验 | 上密封试验 | 抗硫型 | 基本型 | 公称压力 PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | -29-121或按用户服务要求 | 含H2S和CO2＞500Mg/m3的介质 | 石油、天然气、水等 | 2.5 | 3.75 | 2.75 | 2.75 | 4.0 | 6.0 | 4.4 | 4.4 | 6.4 | 9.6 | 7.04 | 7.04 | 10.0 | 15.0 | 11.0 | 11.0 | 16.0 | 24.0 | 17.6 | 17.6 | 磅级Lb | 150 | 2.93 | 2.07 | 2.07 | 300 | 7.58 | 5.52 | 5.52 | 400 | 10.0 | 7.31 | 7.31 | 600 | 15.0 | 11.03 | 11.03 | 900 | 22.4 | 16.54 | 16.54 |
主要零件材料:
零件名称 | 阀体、阀盖 | 闸板 | 阀座 | 阀杆 | 阀杆螺母 | 密封面 | 材料 | 基本型 | WCB | WCB+13Cr/STL | 合金钢+13Cr | 合金钢 | 铝青铜 | 聚四氟乙稀PTFE | 抗硫型 | WCB抗硫处理 | WCB+STL | 合金钢+STL | 318钢 | 增强聚四氟乙稀PTFE |

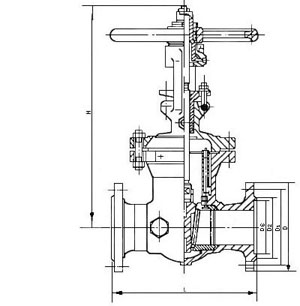

主要外型尺寸及重量: 公称压力 PN（MPa） | 尺寸 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 1.6 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | H | 425 | 445 | 540 | 620 | 740 | 820 | 1050 | 1245 | 1475 | 1755 | 1930 | Kg | 28 | 34 | 45 | 64 | 75 | 106 | 151 | 211 | 302 | 377 | 578 | 2.5 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | H | 425 | 445 | 540 | 620 | 740 | 810 | 1080 | 1282 | 1500 | 1820 | 2015 | D0 | 240 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | 500 | 560 | 560 | Kg | 34 | 38 | 51 | 74 | 98 | 117 | 196 | 226 | 354 | 490 | 558 | 4.0 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
|
| H | 435 | 445 | 550 | 670 | 775 | 895 | 1100 | 1332 | 1530 |
|
| D0 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 500 | 560 |
|
| Kg | 38 | 45 | 66 | 89 | 117 | 147 | 242 | 340 | 453 |
|
| 6.4 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
|
| H | 438 | 475 | 555 | 670 | 772 | 895 | 1137 | 1332 | 1530 |
|
| D0 | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 560 | 600 |
|
| Kg | 45 | 53 | 77 | 112 | 158 | 223 | 317 | 377 | 410 |
|
| 10.0 | L | 250 | 280 | 310 | 350 |
| 450 | 550 | 650 | 750 |
|
| H | 510 | 540 | 600 | 690 |
| 985 | 1085 | 1215 | 1365 |
|
| D0 | 280 | 280 | 320 | 360 |
| 450 | 560 | 600 | 650 |
|
| Kg | 54 | 64 | 93 | 135 |
| 268 | 381 | 452 | 493 |
|
| 16.0 | L | 300 | 340 | 390 | 450 |
| 600 | 750 | 850 | 950 |
|
| H | 467 | 660 | 680 | 785 |
| 985 | 1190 | 1395 | 1595 |
|
| D0 | 320 | 360 | 360 | 450 |
| 500 | 560 | 600 | 650 |
|
| Kg | 72 | 85 | 121 | 176 |
| 350 | 490 | 580 | 635 |
| |
, |
