【产品名称：内螺纹锻钢截止阀】 【产品型号：J11Y-150LB-2500LB】 J11Y内螺纹锻钢截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。 【产品介绍】：
J11Y内螺纹锻钢截止阀阀瓣、阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。 【工作原理】：
J11Y内螺纹锻钢截止阀阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座吻合，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。 【产品特点】：
1、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
2、阀盖填料函合理，填料加缓蚀剂，密封可靠，开关平稳。
3、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
4、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
5、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。 【零件材料】：

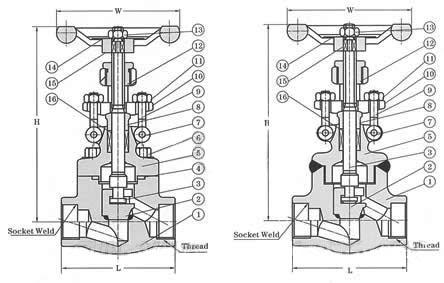

序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | A105 | F22 | F304(L) | F316(L) | 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) | 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) | 3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) | 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 5 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) | 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | 7 | 销钉 | A276420 | A276 304 | 8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | 9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | 10 | 填料压板 | A216WCB | A351CF8 | 11 | 螺母 | A1942H | A1944 | A1948 | A1948M | 12 | 阀杆螺母 | A276410 | 13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M | 14 | 铭牌 | SS | 15 | 手轮 | A197 | 16 | 填料 | 柔性石墨 | PTFE | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
|
|
|
|
|
|
|
|
※注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；
【规格尺寸及重量】（mm）
800LB NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全径 |
| 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | H(开) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 | 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 |
900～1500LB NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全径 |
| 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | H(开) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | 重量 | 螺栓式 | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 | 焊接式 | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 |

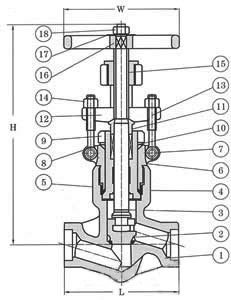

【2500LB自密封截止阀】 |  |
|
【零件材料】： 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | A105 | A182F22 | A182F304 | A182F316(L) | 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) | 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276F316(L) | 3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) | 4 | 密封圈 | A182F304L | A182F316L | 5 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316L | 6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) | 7 | 销钉 | A276420 | A182F304 | 8 | 垫圈 | A105 | A182F22 | A182F304(L) | A182F316(L) | 9 | 提升螺母 | A1942H | A1944 | A1948 | A1948M | 10 | 填料 | 柔性石墨 | ＰＴＦＥ | 11 | 填料压套 | A2７6420 | A182F304 | 12 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | 13 | 填料压板 | A216WCB | A351CF8 | 14 | 螺母 | A194 2H | A1944 | A1948 | A1948M | 15 | 阀杆螺母 | A276 410 | 16 | 手轮 | A197 | 17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M | 18 | 油嘴 | 铜 | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
【规格尺寸及重量】（mm） NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 | 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | H(开) | 333 | 333 | 333 | 408 | 408 | 524 | W | 160 | 160 | 180 | 200 | 250 | 280 | 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 | 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 |
|
