【产品名称：直流式对焊截止阀】 【产品型号：J65Y】 J65Y直流式对焊截止阀阀体、阀盖具有强度、刚度和流通能力。阀盖上设计了上密封座，在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况，密封可靠。中大口径设置滚动轴承，启闭轻松。 【产品介绍】：
J65Y直流式对焊截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。适用于公称压力PN200～PN320 及P54/100V～P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。 【工作原理】：
J65Y直流式对焊截止阀为了改变直通式曲折的流体通道，把阀座孔与阀体设计成一定角度，使流道变得与轴线更平直，以减少压力损失，用于蒸汽系统。阀瓣通常是平面的、带爪形导向的或锥形的，以满足不同工况的要求。 【产品特点】：
1、阀门与管路连接采用焊接式结构。
3、结构紧凑、启闭性好、高度小、维修方便。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
4、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。 【主要零件材料】： 零件名称 | 材料牌号 | 阀体 | WCB | WC6 | WC9 | 活塞 | A105 | WC6 | WC9 | 阀盖 | 25 | 12Cr1MoVA | 阀杆 | 1Cr17Ni2 | 20Cr1Mo1V1A | 密封环 | 05F | 05F | 柔性石墨 | 四开环 | 1Cr13 | 20CrMOIVIA | 填料 | BSP-600 | BSP-600 | 支架 | WCB | WCB | 阀杆螺母 | ZQAL9-4 | ZQAL9-4 |

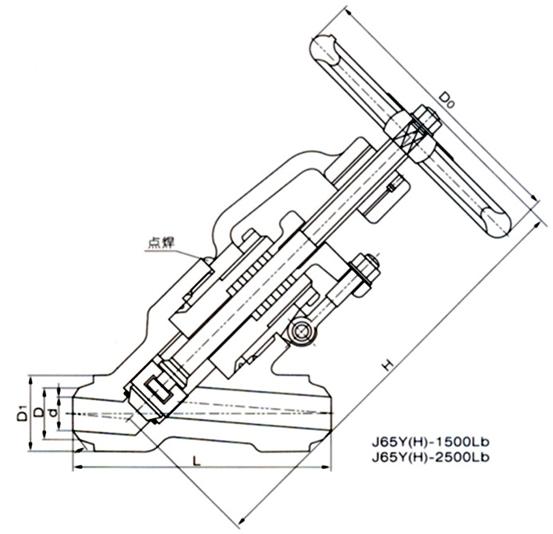

【尺寸和重量】：
公称通径
DN（mm） | 尺寸（mm） | 重量（Kg） | L | D1 | Do | H | Lo | L1 | PN32（320） J565Y-320V型 | 80 | 390 | 64 | 120 | 750 | - | - | 121 | 100 | 480 | 108 | 185 | 870 | - | - | 212 | 125 | 533 | 132 | 218 | 995 | - | - | 312 | 150 | 610 | 166 | 245 | 1205 | - | - | 510 | 175 | 750 | 175 | 278 | 1565 | - | - | 708 | 200 | 762 | 200 | 290 | 1670 | - | - | 980 | 225 | 850 | 108 | 310 | 1705 | - | - | 1060 | 250 | 914 | 248 | 348 | 1870 | - | - | 1380 | 300 | 1041 | 300 | 430 | 2335 | - | - | 2824 | P54（140） J565Y-P54140V型 | 80 | 390 | 64 | 120 | 750 | - | - | 130 | 100 | 480 | 108 | 185 | 870 | - | - | 212 | 125 | 580 | 132 | 218 | 995 | - | - | 312 | 150 | 630 | 166 | 245 | 1205 | - | - | 510 | 175 | 750 | 175 | 278 | 1565 | - | - | 708 | 200 | 771 | 200 | 290 | 1670 | - | - | 980 | 225 | 850 | 108 | 310 | 1705 | - | - | 1060 | 250 | 930 | 248 | 348 | 1870 | - | - | 1380 | 300 | 1060 | 300 | 430 | 2335 | - | - | 2824 |
|
