【产品名称：焊接截止阀】 【产品型号：J61Y-P55/100V、P55/140V、P55/170V】 J61Y焊接截止阀阀盖上设计了上密封座，在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配，中大口径设置滚动轴承，启闭轻松。 【产品介绍】：
J61Y焊接截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。 【工作原理】：
J61Y焊接截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。 【产品特点】：
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
3、阀杆经调质和表面氮化处理，有腐蚀性和抗擦伤性。
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。 【性能参数】： 型号 | J61H-200V | J41Y-200V | 工作压力（MPa） | 19.6 | 15.58 | 6.96 | 19.6 | 15.58 | 6.96 | 适用温度（℃） | ≤200 | ≤450 | ≤570 | ≤200 | ≤450 | ≤570 | 适用介质 | 水、蒸汽等 | 材料 | 阀体、阀盖 | 铬钼钒钢 | 阀瓣 | 铬钼钒钢＋堆焊硬质合金 | 阀座 | 铬钼钒钢＋堆焊硬质合金 | 阀杆 | 铬钼钒钢 |

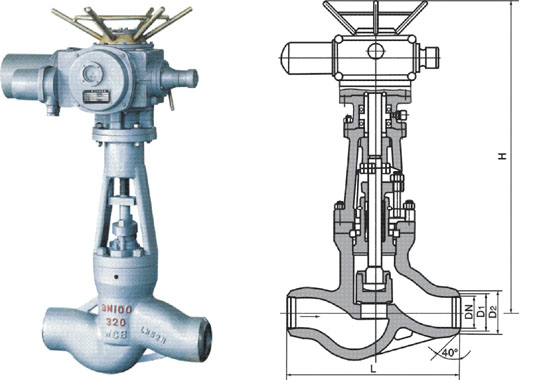

【主要外形和连接尺寸】：
公称通径DN | 主要外形尺寸和连接尺寸(mm) | 重量(kg) | L | D1 | D2 | D3 | α | H | Do | J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V | 10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 | 15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 | 20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 | 25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 | 32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 | 40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 | 50(1) | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 | 50(2) | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 | 65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 | 80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 | 100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 | 注：DN50为两种结构 | J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V | 10 | 120 | 120 | 12 | 28 | / | 37.5 | 189 | 140 | 3 | 15 | 150 | 150 | 17 | 40 | / | 37.5 | 250 | 200 | 9 | 20 | 135 170 | 135 170 | 22 | 46 | / | 37.5 | 252 | 200 | 11 | 25 | 135 170 | 135 170 | 26 | 46 | / | 37.5 | 254 | 240 | 13 | 32 | 170 180 | 170 180 | 31 | 49 | / | 37.5 | 254 | 280 | 17 | 40 | 230 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 | 50(1) | 250 | 250 | 50 | 90 | / | 32 | 453 | 320 | 68 | 50(2) | 320 350 | 320 350 | 50 | 90 | / | 32 | 455 | 320 | 72 | 65 | 370 260 | 370 260 | 69 | 104 | 110 | 32 | 630 | 400 | 83 | 80 | 400 430 470 | 400 430 470 | 84 | 110 | 140 | 32 | 672 | 450 | 118 | 100 | 455 560 | 455 560 | 107 | 148 | 170 | 32 | 761 | 500 | 185 |
|
