【产品名称：低温截止阀】 【产品型号：DJ41W-16P、25P、40P】 DJ41W低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。 【产品介绍】：
DJ41W低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。 【工作原理】：
DJ41W低温截止阀经过特殊的低温处理，将粗加工的零件置于冷却介质中数小时（12小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防止阀门在低温工况时，因温度变化造成变形而导致的泄漏。 【产品特点】：
1、低温介质不应对手轮操作及填料密封性能产生有害的影响。
2、直接与低温介质接触的阀门组合件应具有防爆和防火结构。
3、阀门在低温介质及周围环境温度下应具有长时间工作的能力。
【性能参数】： 型号 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | 工作压力（MPa） | 1.6 | 2.5 | 4.0 | 适用温度（℃） | -45 | -101 | -196 | 适用介质 | 液化天然气、乙烯、丙烯等低温介质 | 材料 | 阀体、阀盖 | LCB | LC3 | LCB | LC3 | LCB | LC3 | 阀瓣、阀座 | 铬镍钢＋钴铬钨 | 阀杆 | 铬镍钢 |

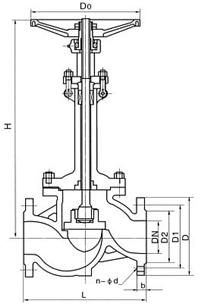

【主要外形和连接尺寸】：
公称通径 | 主要外形尺寸和连接尺寸 | H | L | D | D1 | D2 | b | Z-d | D0 | -46℃ | -101℃ | -196℃ | DJ41Y-16 | 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 240 | 460 | 480 | 520 | 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 280 | 475 | 505 | 525 | 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 280 | 520 | 550 | 590 | 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 320 | 545 | 575 | 615 | 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 360 | 590 | 620 | 660 | 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 | 650 | 650 | 730 | 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 400 | 850 | 850 | 930 | 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 450 | 956 | 986 | 1036 | 300 | 850 | 460 | 410 | 375 | 30 | 12-25 | 500 | 1095 | 1125 | 1175 | DJ41Y-25 | 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 240 | 460 | 480 | 520 | 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 280 | 475 | 505 | 525 | 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 280 | 520 | 550 | 590 | 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 320 | 545 | 575 | 615 | 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 360 | 590 | 620 | 660 | 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 400 | 650 | 680 | 730 | 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 400 | 850 | 880 | 930 | 250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 450 | 956 | 986 | 1036 | 300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 500 | 1095 | 1125 | 1175 | DJ41Y-40 | 50 | 230 | 160 | 125 | 100 | 20 | - | 240 | 483 | 504 | 546 | 65 | 290 | 180 | 145 | 120 | 22 | - | 280 | 499 | 530 | 551 | 80 | 310 | 195 | 160 | 135 | 22 | - | 280 | 546 | 578 | 620 | 100 | 350 | 230 | 190 | 160 | 24 | - | 320 | 572 | 604 | 646 | 125 | 400 | 270 | 220 | 188 | 28 | - | 360 | 620 | 61 | 693 | 150 | 480 | 300 | 250 | 218 | 30 | - | 400 | 683 | 741 | 767 | 200 | 600 | 360 | 320 | 282 | 38 | - | 400 | 893 | 924 | 977 | 250 | 730 | 425 | 385 | 345 | 42 | - | 450 | 1004 | 1035 | 1088 | 300 | 850 | 485 | 450 | 408 | 46 | - | 500 | 1150 | 1181 | 1234 |
|
