美标波纹管截止阀(WJ41H-150LB 300LB)
  产品名称: 美标波纹管截止阀(WJ41H-150LB 300LB)
  产品型号: WJ41H-150LB 300LB


  咨询电话:021-51602595 黄经理
 相关产品
 德标波纹管截止阀(WJ41H-16C、25C、40C)
 美标波纹管截止阀(WJ41H-150LB 300LB)
 波纹管截止阀(WJ41H-16C、25C、40C)


【产品名称:美标波纹管截止阀】

【产品型号:WJ41H-150LB 300LB】

WJ41H美标波纹管截止阀用波纹管作为阀杆密封元件,可使阀杆部位无泄漏,以防止介质外漏的截止阀。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本,还提供了清洁安全的工作环境。

【产品介绍】:
WJ41H美标波纹管截止阀用于公称压力150LB-300LB,连接法兰采用ANSI B16.5标准,在高温情况下,阀杆不与介质接触,确保阀杆零泄漏。同时保证足够的强度和韧性,可以开关上万次。手轮采用人体工程学设计,使用寿命更长,操作轻松便捷。

【工作原理】:
 WJ41H美标波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。

【产品特点】:
1、杜绝外泄漏并符合密封标准。
2、使用寿命长减少维护次数降低经营成本。
3、没有流体损失降低能源损失提高工厂设备安全。
4、波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。
5、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。

技术规范】:

结构形式 construction

BB-BG-OS&Y

驱动方式 operation

手动hand-operated

气动 pneumatic

设计标准 design standard

BSS160

结构长度 face to face dimension

ANSI B16.10

连接法兰 flanged ends

ANSI B16.5

试验和检验 test&inspection

API 1598



产品性能规范】:

公称压力(LB)
nominal pressure

壳体试验压力(MPa)
shell test

密封试验压力(MPa)
sealing test

适用温度(℃)
suitable temp

适用介质
suitable madium

150

3.0

2.2

-20℃-350℃

水、蒸汽、油品等
water,steam,oil,etc.

300

7.5

5.5

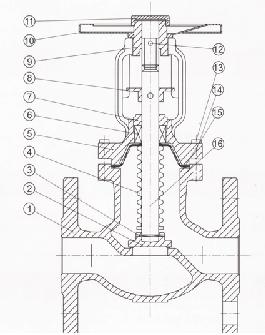

主要零部件材质】:

序号NO.

名称part name

材质material

1

阀体body

WCB、CF8、CF3

2

阀瓣disc

2CR13、SS304、SS316

3

轴销hinge pin

SS304、SS316

4

波纹管组件bellows combination

SS304、SS316L

5

阀盖bonnet

WCB、SS304、SS316

6

填料packing

柔性石墨Flexible graphite、PTFE

7

压套gland

25#、304、316

8

定位片locator

25#、304、316

9

阀杆螺母stem nut

铜合金ZQA19-4

10

手轮hand wheel

碳钢carbon steel

11

并帽cap

25#

12

油杯oil cup

黄铜brass

13

六角螺母hexagon nut

ASTMA193 2H、A193-8、A193-8M

14

双头螺栓bolt

ASTMA193 B7、A193-B8、A193-B8M

15

垫片gasket

柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE

16

阀杆stem

2Cr13、SS304、SS316



产品尺寸】:


★WJL41H-150LB★

压力等级
pressure

150LB

DN

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

8"

10"

12"

L

108

117

127

140

165

203

216

241

292

356

406

495

622

698

H

191

191

197

200

218

220

238

250

300

350

350

450

520

520

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量(kg)Weight

3.7

4.4

5.1

7.5

8.8

12.2

16.1

21.4

33

51

69

105

180

265

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635



★WJ41H-300LB★

压力等级
pressure

300LB

DN

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

8"

10"

12"

L

152

178

203

216

229

267

292

318

356

400

444

559

622

711

H

191

191

197

200

218

220

238

250

300

350

350

450

520

520

W

140

140

140

160

180

180

200

250

300

350

350

450

520

520

重量(kg)Weight

4.3

4.8

6.3

7.8

10.3

13.6

19

25

35

56

74

160

260

370

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635
