【产品名称：手动真空蝶阀】

【产品型号：GI】

    GI手动真空蝶阀是用来接通或切断真空管路中的气流，阀门开闭有锁定功能、旋转平稳、密封可靠。适用工作介质为空气及非腐蚀性气体。

【产品介绍】：
    GI手动真空蝶阀用手动来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。适用的工作介质为空气和非腐蚀性气体。

【工作原理】：
    GI手动真空蝶阀主要由阀体、蝶板、阀轴、密封圈、传动装置等组成，通过手动操作装置带动阀轴使蝶板相对于阀体做90°范围内的旋转运动，以达到启闭和控制流量的目的。

【产品特点】：
1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。

【产品其他参数】：

主要技术性能：

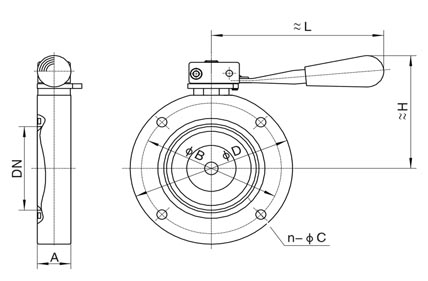

连接及外形尺寸：

,
