对夹三偏心蝶阀(D373H-16C)
  产品名称: 对夹三偏心蝶阀(D373H-16C)
  产品型号: D373H-16C


  咨询电话:021-51602595 黄经理
 相关产品
 法兰三偏心蝶阀(D343H-16C)
 法兰硬密封蝶阀(D343H-16C)
 对夹三偏心蝶阀(D373H-16C)
 对夹式硬密封蝶阀(D373H-16C)


【产品名称:对夹三偏心蝶阀】

【产品型号:D373H】

    D373H对夹三偏心蝶阀具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上。

【产品介绍】:
    D373H对夹三偏心蝶阀不仅具有普通多层次三偏心金属硬密封蝶的性能,还在设计上合理地减少了径向偏心,而且增改了一个自动补偿功能的阀座,在关闭状态下阀杆所受力矩较小,处于静平衡,同时蝶阀阀体上设计了移动阀座密封圈有自动补偿功能。

【工作原理】:

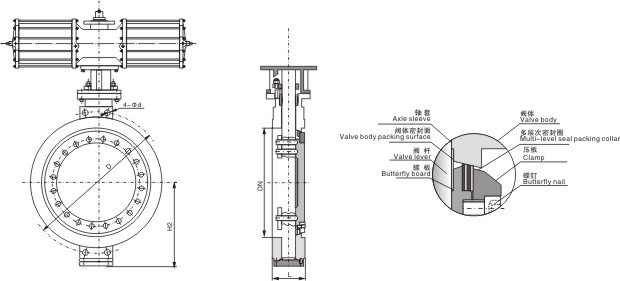

    D373H对夹三偏心蝶阀采取三偏心金属密封结构,阀杆轴线与蝶板密封面间偏置,并与阀体通道轴线偏置,阀座回转轴线与阀体通道轴线形成一个偏心角。开启时,蝶板密封面会在开启立即脱离阀座密封面,在其关闭时,只有在关闭,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。

【产品特点】:
1、具有耐高温、高压、耐腐蚀、耐磨损等特点。
2、结构紧凑、体积小、重量轻、操作灵活、使用方便。
3、此阀无法兰,对管道和保温包扎带来很大方便和美观。
4、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏。

【产品其他参数】:

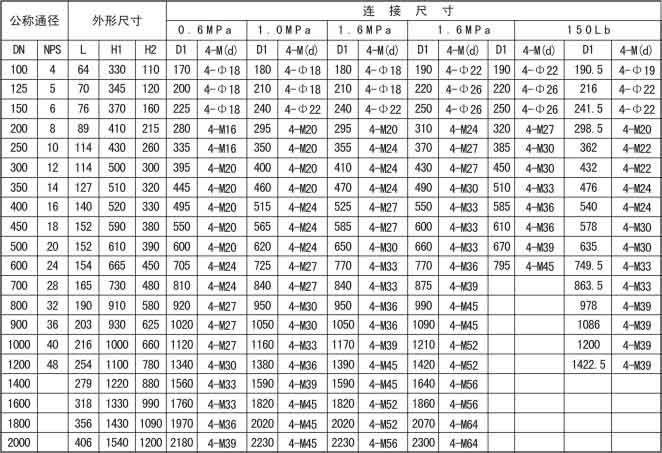

主要外形和连接连接尺寸:





,
