蜗轮单偏心蝶阀(WBGX、D372X)
  产品名称: 蜗轮单偏心蝶阀(WBGX、D372X)
  产品型号: WBGX(D372X)


  咨询电话:021-51602595 黄经理
 相关产品
 对夹衬胶蝶阀(D71J-10)
 对夹半衬蝶阀(D71JH-10)
 单偏心软密封蝶阀(WBLX、D72X )
 蜗轮单偏心蝶阀(WBGX、D372X)


【产品名称:蜗轮单偏心蝶阀】

【产品型号:D372X】

    D372X蜗轮单偏心蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有流体控制特性和关闭密封性能。

【产品介绍】:
    D372X蜗轮单偏心蝶阀解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

【工作原理】:
   D372X蜗轮单偏心蝶阀的结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压,解决了同心蝶阀的蝶板与阀座的挤压问题。

【产品特点】:
1、可以任何位置安装,维修方便。
2、操力矩小,操作方便,省力灵巧。
3、密封材料耐老化、耐腐蚀,使用寿命长等特点。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

【产品其他参数】:



公称通经DN(mm)

50~2000

50~1600

公称药理PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


主要零部件材料

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨


执行标准

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

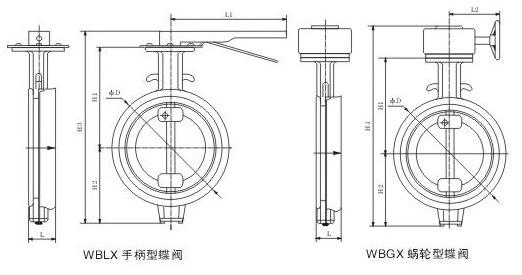

主要外形连接尺寸                          单位:mm



DN

L

H

H1

A

B

ФD

0.6MPa

1.0MPa

1.6MPa

50

43

77

309

180

200

88

99

99

65

46

85

320

180

200

108

118

118

80

46

95

340

180

200

124

132

132

100

52

105

360

180

200

144

156

156

125

56

129

405

180

200

174

184

184

150

56

132

450

270

280

199

211

211

200

60

165

607

270

280

254

266

266

250

68

197

659

270

280

309

319

319

300

78

234

742

380

420

363

370

370

350

78

283

792

380

420

413

429

429

400

102

325

887

450

470

463

480

480

450

114

369

935

480

490

518

530

548

500

127

404

985

480

490

568

582

609

600

154

470

1243

480

490

667

682

720

700

165

503

1346

640

660

772

794

794

800

190

571

1466

640

660

878

901

901

900

203

621

1565

750

860

978

1001

1001

1000

216

702

1781

850

900

1078

1112

1112

1200

254

818

1965

850

900

1295

1328

1328



,
