低温球阀(-100℃、-196℃)
  产品名称: 低温球阀(-100℃、-196℃)
  产品型号: DQ41F-16P 25P 40P


  咨询电话:021-51602595 黄经理
 相关产品
 低温球阀(-100℃、-196℃)


【产品名称:低温球阀】
【产品型号:DQ41F】
DQ41F低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。
【产品介绍】:
DQ41F低温球阀适用于的各种管路上,用于截断或接通管路中的介质,选用不同材质,可分别适用于不同的温度和介质,最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接,也可采用焊接连接。
【工作原理】:
DQ41F低温球阀经过特殊的低温处理,将粗加工的零件置于冷却介质中数小时(12小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防止阀门在低温工况时,因温度变化造成变形而导致的泄漏。
【产品特点】:
1、采用了在阀芯上开设减压孔的构造。
2、阀杆高度是通过计算、试验而得出的长度。
3、垫片是使用了含有具有稳定密封性的陶瓷填充材料。
4、为了减少阀体的热损失和超低温下的使用,特意设计成重量轻、尺寸小的阀体。
5、长轴阀有低温流体流经的阀,采用长阀杆形式,可以避开外部热的作用使压盖保持常温,以防止盖密封件的性能降低。
【技术规范】:

设计依据

GB

设计标准

GB12237-89

结构长度

GB12221-89

连接法兰

GB/T 9113-2000 JB/T79-94

试验和检验

JB/T 9092-99

【型号、材料及主要参数】:

产品型号

DQ41F-10C-100

DQ41F-10P-100P

DQ47F-10C-100

DQ47F-10P-100P

阀体

LCB

CF8

球体

304

304

阀杆

304

304

密封圈

PTFE

PTFE

填料

PTFE+O形圈

PTFE+O形圈

适用介质

水、油、蒸汽等

酸等腐蚀性介质

适用温度

-50-29

-196-29

蜗轮低温球阀

DQ后插入“3”表示,示例:DQ341F-16P

气动低温球阀

DQ后插入“6”表示,示例:DQ647F-16C

电动低温球阀

DQ后插入“9”表示,示例:DQ941F-25P

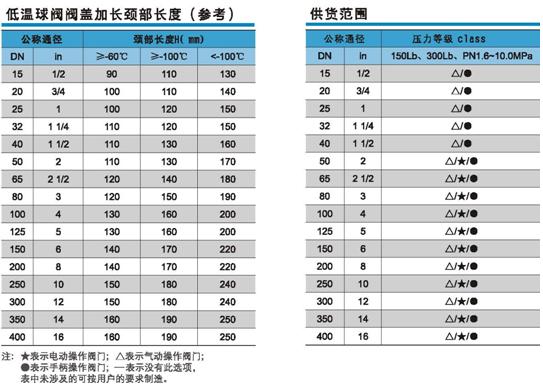

【阀盖加长颈部长度及供货范围】:

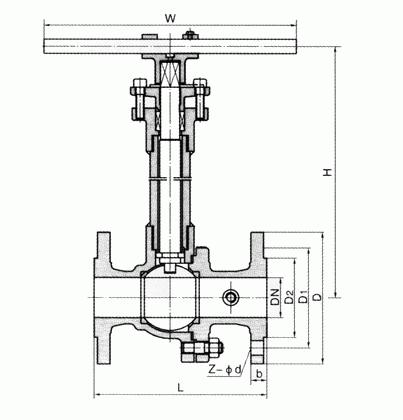

【连接尺寸】:


产品型号
Type

公称通径
DN

PN1.6MPa

WT
kg

L

D

D1

D2

b

Z-Φd

H

W


DQ41F-16P



DQ641F-16P


DQ9B41F-16P

15

130

95

65

45

14

4-Φ14

178

140

3

20

140

105

75

55

14

4-Φ14

184

160

4

25

150

115

85

65

14

4-Φ14

195

180

5

32

165

135

100

78

16

4-Φ18

280

250

9

40

180

145

110

85

16

4-Φ18

280

300

11

50

203

160

125

100

16

4-Φ18

300

350

15

65

222

180

145

120

18

4-Φ18

330

350

19

80

241

195

160

135

20

8-Φ18

360

400

27

100

305

215

180

155

20

8-Φ18

400

500

38

125

356

245

210

185

22

8-Φ18

430

600

58

150

394

280

240

210

24

8-Φ23

500

800

81

200

457

335

295

265

26

12-Φ23

680

800

95

250

533

405

355

320

30

12-Φ25

790

1300

140

产品型号
Type

公称通径
DN

PN2.5MPa

WT
kg

L

D

D1

D2

b

Z-Φd

H

W

DQ41F-25P


DQ641F-25P


DQ9B41F-25P

15

140

95

65

45

16

4-Φ14

178

140

3

20

152

105

75

55

16

4-Φ14

184

160

4

25

165

115

85

65

16

4-Φ14

195

180

6

32

178

135

100

78

18

4-Φ18

280

250

10

40

190

145

110

85

18

4-Φ18

280

300

14

50

216

160

125

100

20

4-Φ18

300

350

20

65

241

180

145

120

22

8-Φ18

330

350

25

80

283

195

160

135

22

8-Φ18

360

400

30

100

305

230

190

160

24

8-Φ23

400

500

40

125

381

270

220

188

28

8-Φ25

430

600

65

150

403

300

250

218

30

8-Φ25

500

800

85

200

502

360

310

278

34

12-Φ25

680

800

100

250

568

425

370

332

36

12-Φ30

790

1300

165
