衬氟球阀(碳钢、不锈钢)
  产品名称: 衬氟球阀(碳钢、不锈钢)
  产品型号: Q41F46


  咨询电话:021-51602595 黄经理
 相关产品
 衬氟球阀(碳钢、不锈钢)


【产品名称:衬氟球阀】

【产品型号:Q41F46】

Q41F46衬氟球阀又称氟塑料衬里耐腐阀门,是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面,利用其在抗强腐蚀介质方面的性能制做成各类阀门和压力容器。

【产品介绍】:
Q41F46衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高,与液体接触部分全部为氟塑料,因此可在-20℃~180℃范围内长期使用于腐蚀性管路、管线工作。

【工作原理】:
Q41F46衬氟球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,既正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)耐腐蚀性和密封性。

【产品特点】:
1、更换零件衬里材质可适用于各种介质。
2、密卦性能可靠,零泄漏,使用寿命长。
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速。
4、可根据用户需求配置气动,电动装置,满足遥控和程控的要求。
5、结构较简单,体积小、重量较轻,特别是它的高度远小于闸阀和截止阀。
6、流体阻力小,全开时球体通道、阀体通道和连接管道的截面相等,在各类阀门中球阀的流体阻力小。
7、两段式、三段式结构可适应各种不同要求的管路系统和工况条件,其中三段式球阀允许主阀体与两侧阀体分离,可实现在线更换、维修。

【产品其他参数】:

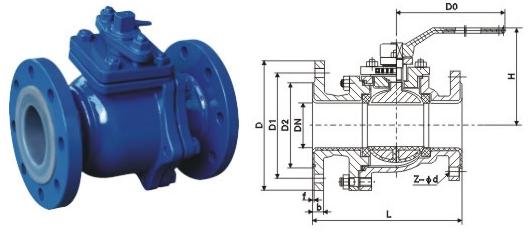

主要外形和连接尺寸:


公称通经

L

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-φ14

20

3/4

140

105

75

55

2

16

4-φ14

25

1

150

115

85

65

2

16

4-φ14

32

5/4

165

135

100

78

2

18

4-φ18

40

3/2

180

145

110

85

3

18

4-φ18

50

2

200

160

125

100

3

20

4-φ18

65

5/2

220

180

145

120

3

20

4-φ18

80

3

250

195

160

135

3

22

4-φ18

100

4

280

215

180

155

3

22

8-φ18

125

5

320

245

210

185

3

24

8-φ18

150

6

360

280

240

210

3

24

8-φ23

200

8

457

335

295

265

3

26

8-φ23

250

10

533

390

350

320

3

28

12-φ23

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

20

3/4

130

105

75

55

2

16

4-φ14

25

1

140

115

85

65

2

16

4-φ14

32

5/4

165

135

100

78

2

18

4-φ18

40

3/2

165

145

110

85

3

18

4-φ18

50

2

203

160

125

100

3

20

4-φ18

65

5/2

222

180

145

120

3

20

4-φ18

80

3

241

195

160

135

3

22

8-φ18

100

4

305

215

180

155

3

24

8-φ18

125

5

356

245

210

185

3

26

8-φ18

150

6

394

280

240

210

3

28

8-φ23

200

8

457

335

295

265

3

30

12-φ23


,
