【产品名称：半球三通硬密封球阀、半球三通球阀、硬密封球阀】
【产品型号：Q48F,Q48Y】
半球三通硬密封球阀详细资料：

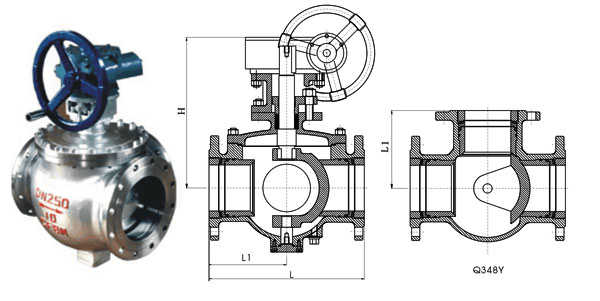

半球三通球阀的外形尺寸 PN10-40
| 公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
| |
203 |
222 |
241 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
914 |
1067 |
| |
101.5 |
111 |
1205.5 |
152.5 |
178 |
197 |
228.5 |
266.5 |
305 |
343 |
381 |
457 |
533.5 |
| |
325 |
335 |
360 |
370 |
420 |
440 |
490 |
520 |
610 |
700 |
800 |
900 |
1000 |
适用工况
本阀门适用于高温或含固体颗粒介质、粉状介质及易结晶介质管路系统作三通切换用。
产品特点
1、采用非整球的结构设计，完全解决了中腔易沉积介质及污物问题。
2、结构紧凑，启闭迅速，流道通畅，流体阻力小。
3、球体表面与金属阀座之间具有剪切作用，特别适用于含纤维、固体颗粒、料浆等。
型号、材料及主要参数
| 产品型号 |
Q48Y-10-25C
Q48Y-150LbC |
Q48Y-10-25P
Q48Y-150LbP |
Q48Y-10-25R
Q48Y-150LbR |
| 阀体 |
WCB |
CF8 |
CF8M |
| 球体 |
WCB+STL |
CF8+STL |
CF8M+STL |
| 阀杆/固定轴 |
2Cr13 |
304 |
316 |
| 密封圈 |
2Cr13+STL |
CF8+STL |
CF8M+STL |
| 端盖 |
16Mn |
304氮化 |
316氮化 |
| 填料 |
石墨 |
石墨 |
石墨 |
| 适用介质 |
含固体颗粒或高温介质 |
| 适用温度 |
-29-425℃ |
-29-600℃ |
| 蜗轮四通换向阀 |
Q后插入“3”表示，示例：Q348Y-16C |
| 气动四通换向阀 |
Q后插入“6”表示，示例：Q648Y-10C |
| 电动四通换向阀 |
Q后插入“9”表示，示例：Q948Y-16P | |
