【产品名称：YJZQ-W外螺纹高压球阀、YJZQ-N内螺纹高压球阀、YJZQ-B板式高压球阀】
【产品型号：YJZQ】

【产品介绍】：
YJZQ高压球阀（又名：球芯截止阀）适用于液压系统管路中作接通和切断用，主阀采用锻钢件，表面进行发黑或镀铬处理。阀体材料有碳钢、不锈钢；球体材料：碳钢、黄铜、不锈钢；工作温度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡胶、氟橡胶；手柄形式：铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄；表面处理：磷化、电镀黄锌；驱动形式：手动、气动、电动。

【工作原理】：
YJZQ高压球阀靠旋转阀杆来使阀门畅通或闭塞。该阀设计结构紧凑、体积小。采用锻钢阀体，密封环为自润滑工程塑料，耐高压，密封性能好，手把搬动灵活舒适。球阀芯及阀体内外表面均做防腐处理。适用于各种油类及水基乳化液为介质的液压系统。可用于高、中、低压系统管道做为手动开关阀使用。

【产品特点】：
1、结构简单、体积小、重量轻。
2、流体阻力小，全通径的基本没有流阻。
3、可用于高、中、低压系统管道做为手动、气动或电动使用。

一、YJZQ高压球阀图形符号


二、技术参数
公称压力：31.5MPa/50.0MPa
适用介质：液压油

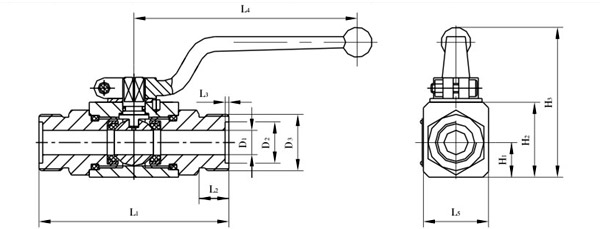

三、外形尺寸

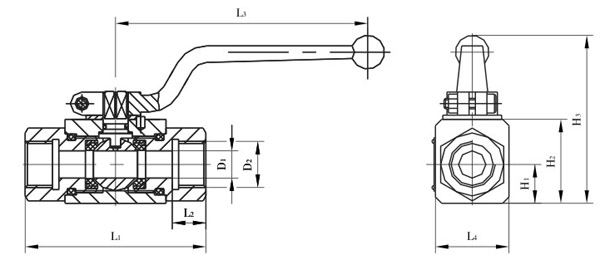

四、内螺纹连接

五、外螺纹连接
