【产品名称：法兰三片式球阀】 【产品型号：Q41F-16P】 【产品介绍】：
Q41F法兰三片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。驱动方式:手动、电动、气动。可设置90°开关定位机构，根据需要加锁以防止误操作。 【工作原理】：
Q41F法兰三片式球阀是由三段阀体，中间配用螺栓锁定而成。具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。适合做开关、切断阀使用。 【产品特点】：
1、 单阀座，消除了阀门中腔介质因异常升压而影响使用安全的问题。
2、 低扭矩，只需配一个小手把阀门就能轻松启闭。
3、 三片式结构，对装在管道上的阀门可直接在线检查与维修，降低成本。
4、 楔形密封结构，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
5、 密封面的自清洁结构，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。 【产品其他参数】：

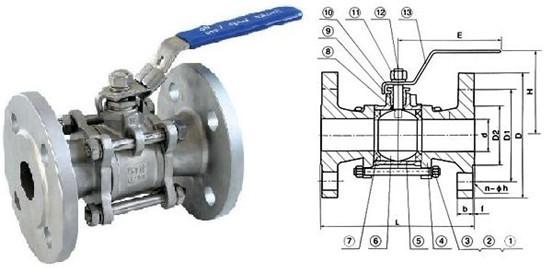

序号NO. | 零件名称 | 材质 | 不锈钢 | 碳钢 | 1 | 螺栓 | 不锈钢304 | 碳钢 | 2 | 弹簧垫圈 | 不锈钢304 | 不锈钢304 | 3 | 螺母 | 不锈钢304 | 碳钢 | 4 | 阀盖 | 不锈钢SS316 | 碳钢WCB | 5 | 阀体 | 不锈钢SS316 | 碳钢WCB | 6 | 球 | 不锈钢SS304 | 不锈钢CF8 | 7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 8 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 | 9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 10 | 阀杆螺母 | 不锈钢SS316 | 不锈钢SS304 | 11 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 | 12 | 螺母 | 不锈钢SS304 | 不锈钢SS304 | 13 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 | E | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 | n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
|
