常闭式气动隔膜阀(G6B41J-10)
  产品名称: 常闭式气动隔膜阀(G6B41J-10)
  产品型号: G6B41J-10


  咨询电话:021-51602595 黄经理
 相关产品
 英标常开式气动隔膜阀(EG6K41J-10)
 气动隔膜阀(G641J-10)
 常开式气动隔膜阀(G6K41J-10)
 英标常闭式气动隔膜阀(EG6B41J-10)


【产品名称:常闭式气动隔膜阀】
【产品型号:G6B41J-10】
【产品介绍】:
G6B41J常闭式气动隔膜阀是由气缸和隔膜阀组成,用气动执行器来带动隔膜阀的开关,从而达到管道中的介质截断功能和接通,在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用。分成常开、常闭和往复式三种,可根据用户的要求在气缸上加上手动操作。
【工作原理】:
G6B41J常闭式气动隔膜阀通气打开断气关闭,开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道流体通向路径。
【产品特点】:
1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、流体通道是直的,因此流体损失更小,磨损更小。
5、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。

【性能规范】:

型号

公称压力PNMPa

试验压力PSMPa

适用介质

工作温度(

壳体试验

密封试验

G6B41J

06

09

066

W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外)

≤100
≤85
≤150

G6B41J

04

06

044




【主要零件材质】:

零件名称

阀体

阀瓣、阀盖

气缸、气缸盖

螺杆、阀杆、活塞

隔膜

材料

HT200衬氟塑料、衬橡胶

HT200

HT200

35

氟丁橡胶、氟塑料

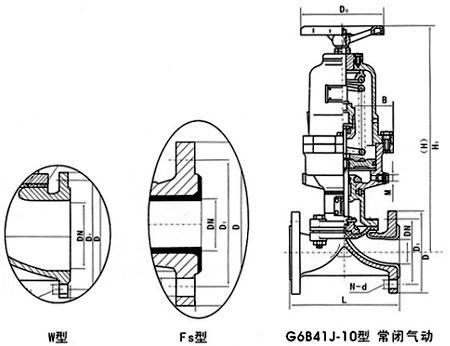

【外形连接尺寸及重量】:

型号

公称通径DN(㎜)

尺寸(mm

气动装置(㎜)

质量
(㎏)

L

D1

D

n-d

H1

D0

耗气量㎝2

气源压力MPa

G6B41J

25

145

85

115

4-13.5

296

120

2.395×102

0.4

8

32

160

100

140

4-17.5

398

140

6.082×102

0.4

15

40

180

110

150

4-17.5

406

140

6.082×102

0.4

17

50

210

125

165

4-17.5

464

160

1.235×102

0.4-0.5

26

65

250

145

180

4-17.5

-

160

3.725×103

0.4-0.5

32

80

300

160

200

4-17.5

645

200

3.725×103

0.4-0.5

56

100

350

180

220

8-17.5

665

240

9.458×103

0.4-0.5

100

125

400

210

250

8-17.5

832

320

1.409×104

0.4-0.5

170

150

460

240

285

8-22

933

320

2.868×104

0.5

323

G6B41J

200

570

295

340

8-22

1275

400

4.619×104

0.5

386
