Y型过滤器(法兰、丝扣、焊接)
  产品名称: Y型过滤器(法兰、丝扣、焊接)
  产品型号: GL41H


  咨询电话:021-51602595 黄经理
 相关产品
 手摇刷式过滤器(YTS-16C)
 油用过滤器(YQ41H-16C)
 蒸汽过滤器(GL41H-16P)
 水用过滤器(SG41H-16C)


【产品名称:Y型过滤器】

【产品型号:GL41H】

 GL41H Y型过滤器适用于石油、化工、化纤、轻工、水处理、市政工程等生产中生活用水、工业液体及气体,用以过滤其固体杂质。通常安装在泵、压缩机的入口或流量仪表、管道阀门、管道设备的管道前,使设备和管道免受堵塞和磨损。

【产品介绍】:
 GL41H Y型过滤器阀体材料有:铸铁、碳钢、低合金钢和奥氏体不锈钢等,过滤网精度可到达38微米(400目)。公称压力42.0Mpa(2500LB)。

【工作原理】:
GL41H Y型过滤器安装于进水管路中各配套阀门的前端当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内使各类阀门不会由于机械杂物卡入密封圈而失灵。

【产品特点】:
1、滤网可清洗重复使用。
2、可按客户要求精度配备过滤网。
3、具有除尘效率高、操作维护方便等优点。
4、滤芯网材质均为全不锈钢,耐腐蚀性强、使用寿命长。
5、抗污性强,排污方便、流通面积大、压力损失小、结构简单,体积小、重量轻。

【Y型过滤器的类型】:



丝口Y型过滤器

丝扣Y型过滤器采用不锈钢材质精密铸造阀体、阀盖及不锈钢过滤网。适用于水、油品、蒸汽及某些腐蚀性液体等,常温额定工作压力为1000PS1螺纹连接,易于安装,使之应用广泛。它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用1030/cm2,用气滤网采用40100/cm2,用油滤网采用60200/cm2

【高压Y型过滤器】

高压Y型过滤器用于2500LB42Mpa)高压气、液体连接的硬管路系统的过滤器。不锈钢滤芯采用锥形孔均匀分布在滤芯四周侧面流体介质从锥形孔大端进小端出流速加快更易清洗滤芯内污物。本过滤器使用方便,适用水、油品、蒸汽、天然气、液化气、气体、液体以及某些腐蚀性液体等中高压介质。

拉杆伸缩Y型过滤器

拉杆伸缩过滤器是由Y型过滤器及伸缩接头(管道伸缩节)组合,主要起管道不受热胀冷缩,引起的挤压或拉伸导致管道的变形及破裂,起保护管道作用。还具有安装长度可调,装拆方便的特点。

手摇刷式Y型过滤器

手摇刷式过滤器是由碳钢阀体、不锈钢滤网、带手柄尼龙刷及排污阀、压力表所作成。水流经过滤器,杂质被拦截,当需要排污时,只要打开排污阀,轻轻转动手柄数圈,即可完成排污,不必拆卸过滤器,清洗内部滤网。

SG水用Y型过滤器

水过滤器用于管理管道除输送介质:热水、冷水、污水等各种机械杂质,是锅炉房循环水泵前安装产品。通常过滤网目数为18-30目为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损。工作压力16-40Kg/Cm2,在额定流速下压损为0.05-0.1米水柱。

QG气体Y型过滤器

气体过滤器即空气过滤器,是为制气管网的一种过滤器。过滤器由分流锥、过滤网管组成水流推力主要起到气体分流因而避免过滤网受正面引起的破裂。用于各种用汽设备如:蒸汽仪表、疏水阀、压缩空气和各类用汽设备前均可安装。工作压力16-40Kg/Cm2在额定流速下压损为0.05-0.2米水柱。

YQ油用Y型过滤器

YQ油用过滤器滤眼密度有多种。例如:64孔、200孔、480/Cm2。根据过滤的精度要求不同,用于各种输油管道上设备。例如:油泵、油锅炉前均需安装工作压力:16-40Kg/Cm2在额定流速下压损为0.05-0.1米水柱。

蒸汽Y型过滤器

蒸汽过滤器它可以把蒸汽中92%以上大于10μm粒径的颗粒分离出去。滤芯是由纤维介质、滤网、海绵等材料组成,具有耐温好、精度高、使用寿命长、可反吹清洗重复使用等特点,该级主要是过滤蒸汽中0.510μm的颗粒。用于蒸汽、空气等多种介质的管线中;保护管线锅炉等系统各种设备、水泵、阀门等。免受管道同、铁锈、焊渣等杂质,带来的阻塞和损坏。

主要零件部件材料表



要主零件部件材料表

Code
序号

Parts
零件名称

Materials
材料

1

Bodv
阀体

CarbonsteelStainlessSteel
碳钢、不锈钢

2

Filter Core Net
滤芯网

Stainless Steel
不锈钢

3

Gasket
垫片

Metal graphite
金属石墨

4

Gauze Filter Cap
滤网盖

CarbonsteeIStainlessSteel
碳钢、不锈钢

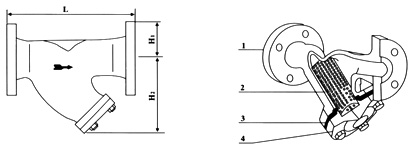

尺寸图


三、技术参数表

Model
产品型号

Nominal
Diameter(DN)
公称通径

Connection
连接方式

Nominal
Pressure fMPa)
公称压力

Max.Allowable
TMP(℃)
最高允许温度

External Dimensions(mm)外形尺寸

L

H1

H2

GL41H

15—20
25

Flange法兰

1.6—4.0

425

160
150

53
58

70
95

GL41H

32

Flange法兰

1.6—4.O

425

180

73

120

GL41H

40

Flange法兰

1.6—4.0

425

200

75

135

GL41H

50

Flange法兰

1.6—4.0

425

230

80

165

GL41H

65

Flange法兰

1.6—4.0

425

270

93

180

GL41H

80

Flange法兰

1.6—4.O

425

290

100

189

GL41H

100

Flange法兰

1.6—4.0

425

310

110

235

GL41H

125

Flange法兰

1.6—4.0

425

400

125

280

GL41H

150

Flange法兰

1.6—4.0

425

430

143

345

GL41H

200

Flange法兰

1.6—4.O

425

500

170

410

GL41H

250

Flange法兰

1.6—4.0

425

590

203

610

GL41H

300

Flange法兰

1.6—4.0

425

650

230

690

GL41H

350

Flange法兰

1.6—4.0

425

700

255

780

,
